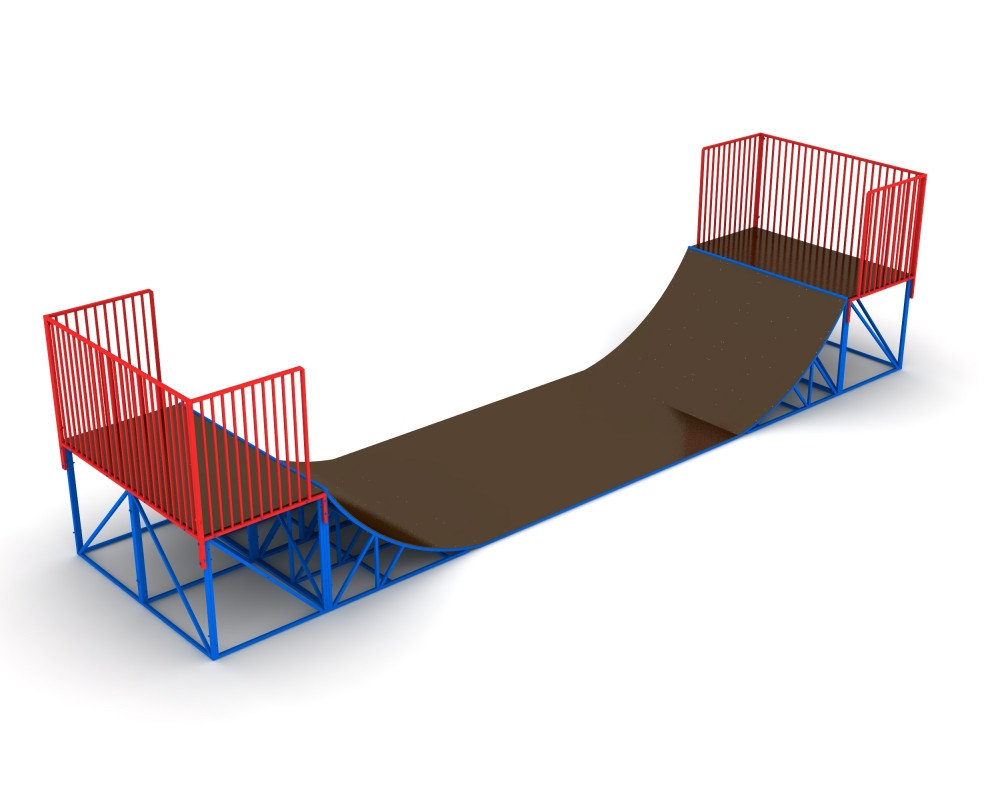

С-147 Рампа
- Модель: С-147
- Размеры, мм: H=2400, L=2460, B=9645;
- Возраст: от 12 лет.
Рампа, используется для выполнения невысоких вылетов, скольжений и техничных трюков.
Габаритные размеры рампы должны быть не менее: H=2400, L=2460 мм, B=9645 мм.
Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.
Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

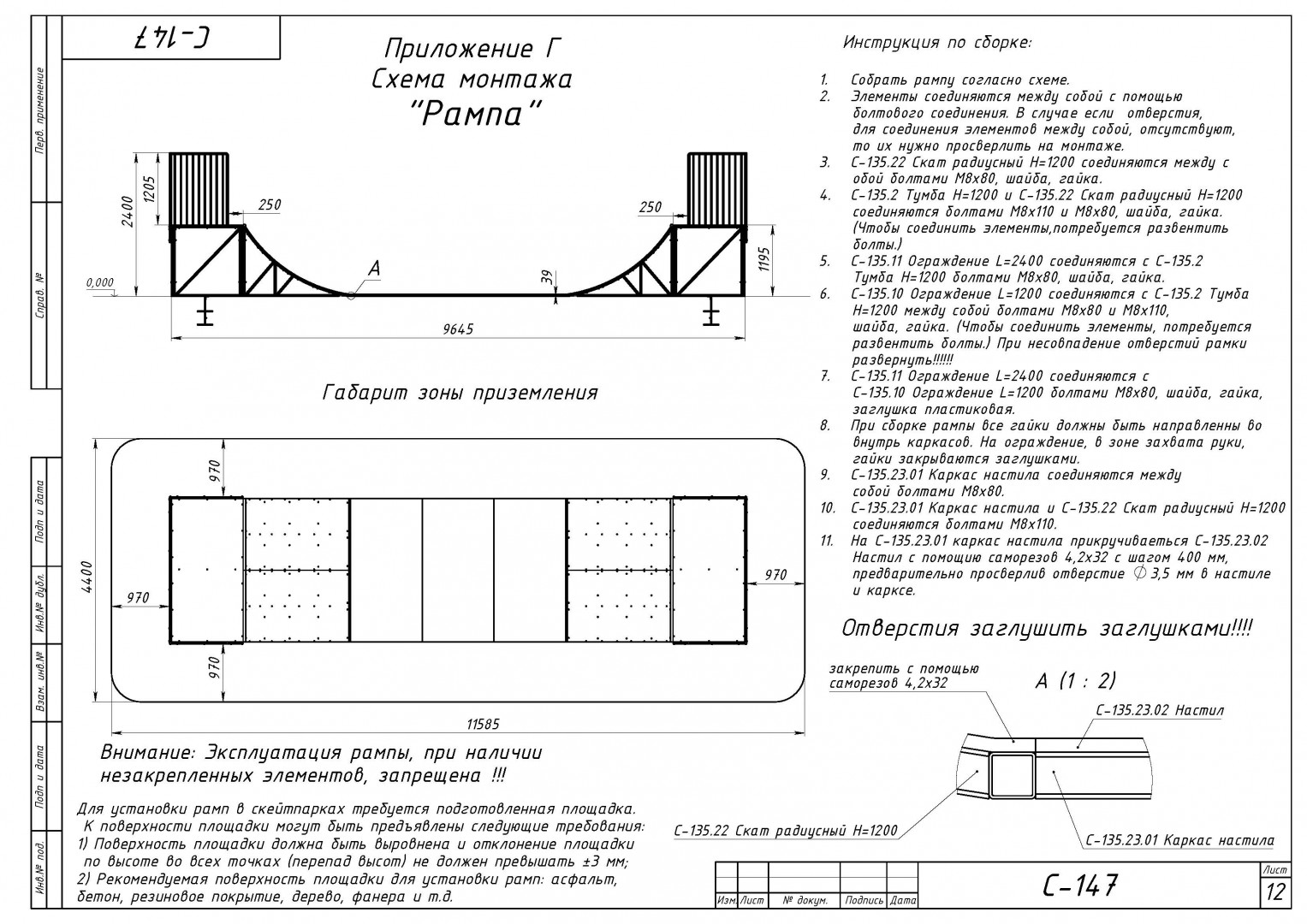

Рампа должна представлять собой сборную конструкцию из нескольких элементов: радиусного ската, тумбы и ограждения и прямой площадки.
Радиусный скат должен быть изготовлен из стальной профильной трубы сечением не менее 30x30 мм, стального уголка сечение не менее 35х35 мм и стального листа толщиной не менее 4 мм. Верхняя часть ската (гребень) изготавливается из стальной трубы круглого сечения диаметром не менее 48 мм. Отбойник ската должен быть изготовлен из стального листа толщиной не менее 4 мм. Настил ската должен быть изготовлен из влагостойкой ламинированной фанеры ФСФ толщиной не менее 9 мм с односторонней рифленой поверхностью.
Тумба должна быть изготовлена из стальной профильной трубы сечением не менее 30x30 мм. Настил тумбы должен быть изготовлен из влагостойкой ламинированной фанеры ФСФ толщиной не менее 15 мм с односторонней рифленой поверхностью.
Ограждение должно быть изготовлено из стальной профильной трубы сечением не менее 30x30 мм, наполнение из стальной профильной трубы сечением не менее 20х20 мм.
Каркас прямой площадки должен быть изготовлен из стальной профильной трубы сечением не менее 30x30 и 60х30 мм. Настил прямой площадки должен быть изготовлен из влагостойкой ламинированной фанеры ФСФ толщиной не менее 9 мм с односторонней рифленой поверхностью.
Рампа должна включать в себя:
- Скат радиусный – 4 шт;
- Тумба – 2 шт;
- Прямая площадка - 1 шт;
- Ограждение - 6 шт.
