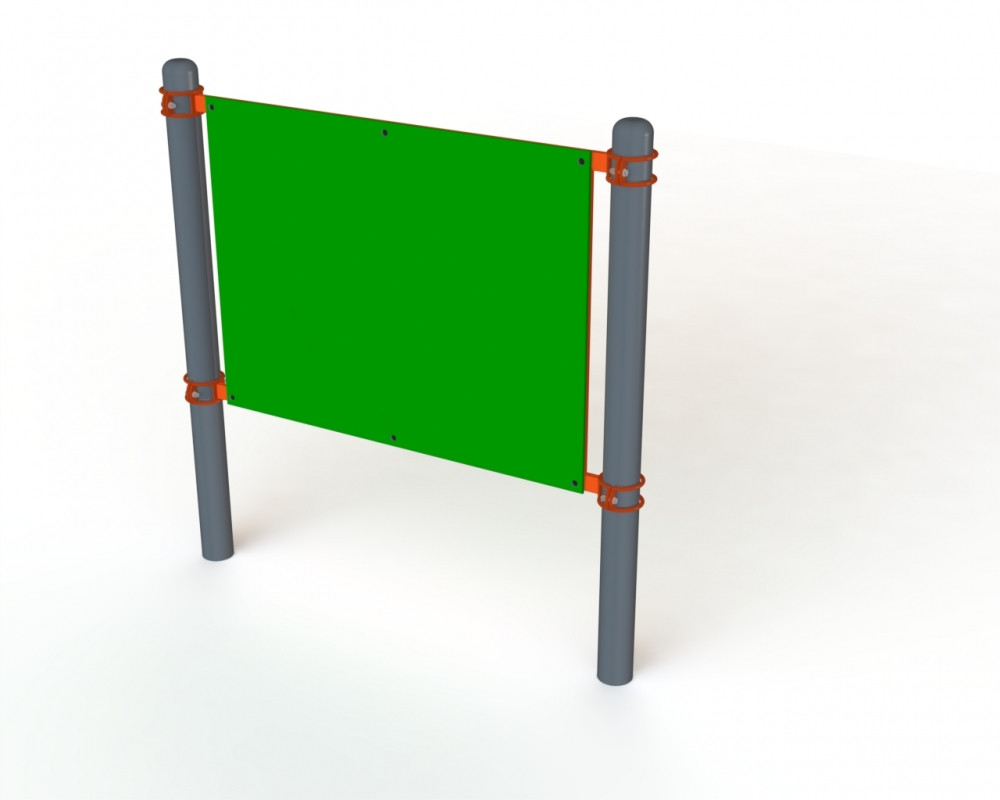

С-316 Информационный стенд с нормативами испытаний

Стенд предназначен для установки на детских игровых и спортивных площадках.

Стенд должен иметь размеры не менее H=1700±10, L=1630±10, B=110 ±10мм.

Сборка стендадолжна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Стенд должен быть выполнен по модульной схеме: отдельные спортивные элементы (модули) должны соединяться между собой, образуя единую конструкцию. Крепление навесных элементов к опорным столбам должно производиться при помощи разъемных полухомутов, позволяющих регулировать высоту их установки.

Информационный стенд должен представлять собой сборную конструкцию опорных столбов, перемычек, навесного щита и полухомутов

Опорные столбы должны быть изготовлены из стальной трубы диаметром не менее 108 мм. В верхней части столбов должна устанавливаться травмобезопасная радиусная металлическая заглушка.

Полухомут должен представлять собой цельносварную конструкцию, изготовленную из стального круга сечением не менее 12 мм, стального листа толщиной не менее 5 и 8 мм.

Перемычка должна быть изготовлена из стальной профильной трубы сечением не менее 50х50 и стального листа толщиной не менее 4 мм.

Навесной щит для размещения информации должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм.
