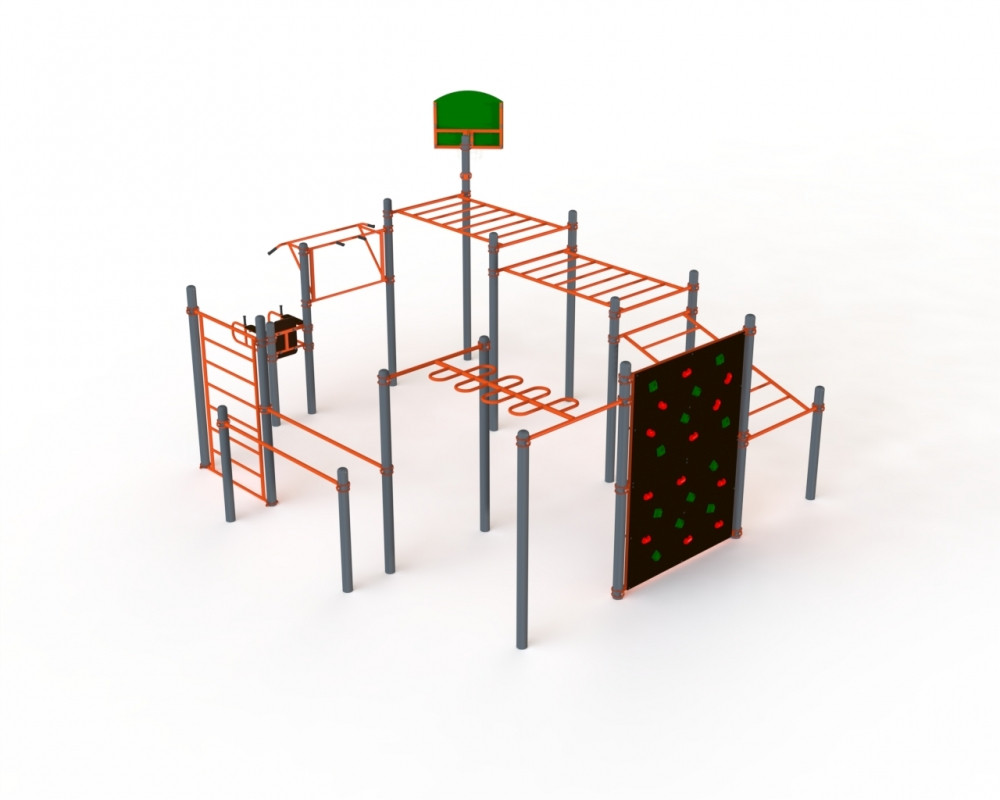

С-317 Спортивный комплекс для ГТО

Спортивный комплекс для ГТО должен использоваться детьми от 12 лет для физического развития, развития координации движения, преодоления страха нахождения на высоте, выполнения комплекса упражнений по сдаче нормативов ГТО.

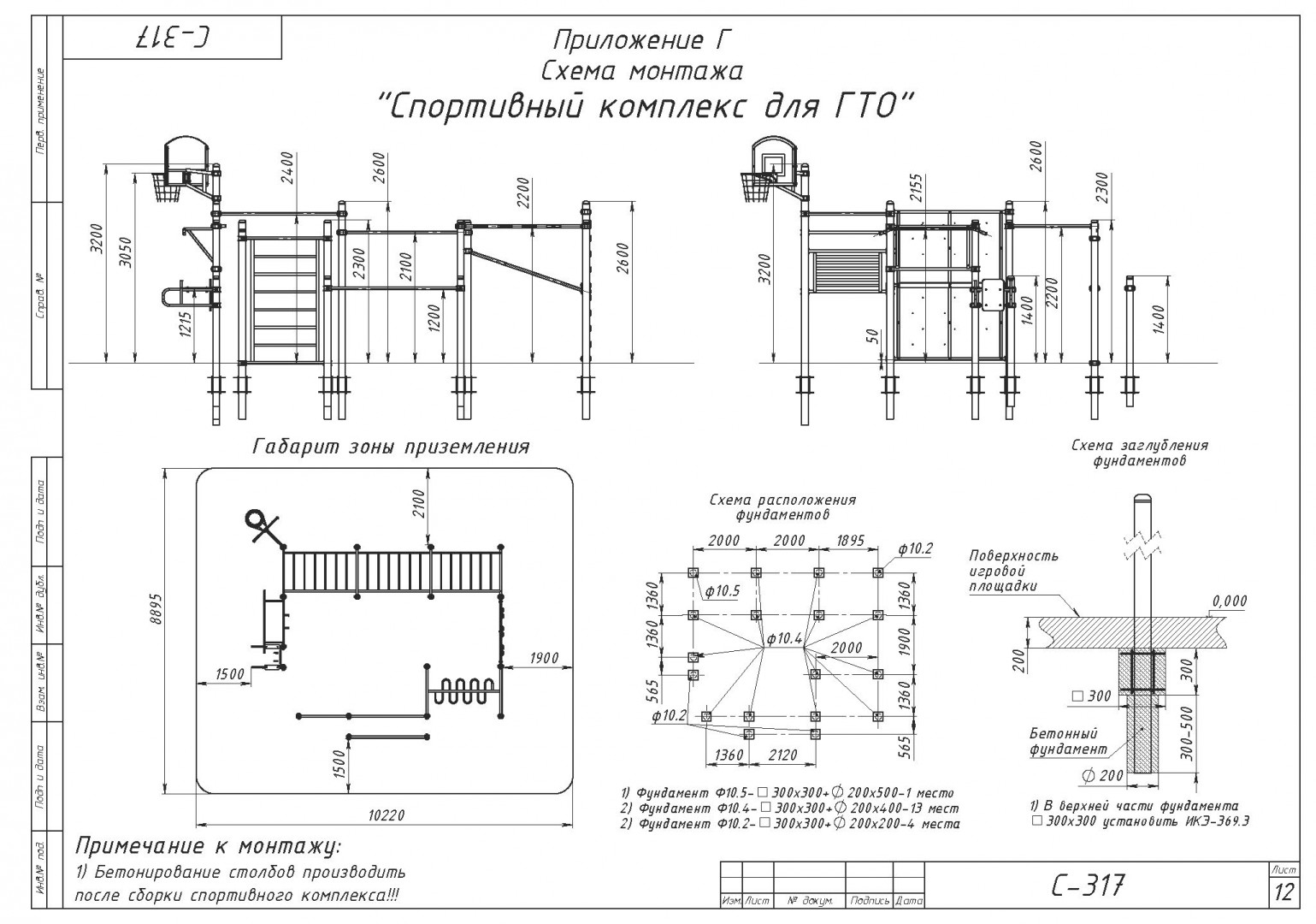

Габаритные размеры спортивного комплекса должны быть не менее: H=3645±10, L=6980±10мм, B=6265±10 мм.

Сборка спортивного комлекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Спортивный комплекс должен быть выполнен по модульной схеме: отдельные спортивные элементы (модули) должны соединяться между собой, образуя единую конструкцию для выполнения спортивных упражнений. Крепление навесных элементов к опорным столбам должно производиться при помощи разъемных полухомутов, позволяющих регулировать высоту их установки.

Полухомут должен представлять собой цельносварную конструкцию, изготовленную из стального круга сечением не менее 12 мм, стального листа толщиной не менее 5 и 8 мм.

Спортивный комплекс должен представлять собой сборную конструкцию из опорных столбов, 2-х рукоходов, наклонного рукохода, скалой с зацепами, рукохода «Змейки», 1–го комплекта навесных брусьев, шведской стенки, турника разхнозватового, брусьев для пресса, баскетбольного щита.

Опорные столбы должны быть изготовлены из стальной трубы диаметром не менее 108 мм. В верхней части столбов должна устанавливаться травмобезопасная радиусная металлическая заглушка.

Рукоход длиной не менее 2000 мм и шириной не менее 1350 мм должен представлять собой цельносварную конструкцию из стальной профильной трубы сечением не менее ВГП Ду32 и ВГП Ду25, рабочая поверхность перекладин рукохода должны быть длиной не менее 995 мм и иметь диаметр не менее 33 мм.

Наклонный рукоход длиной не менее 2000 мм и шириной не менее 1350 мм должен представлять собой цельносварную конструкцию из стальной профильной трубы сечением не менее ВГП Ду32 и ВГП Ду25, рабочая поверхность перекладин рукохода должны быть длиной не менее 995 мм и иметь диаметр не менее 33 мм.

Скала с зацепами высотой не менее 2400 мм и шириной не менее 1680 мм должна представлять собой цельносварную конструкцию из стальной профильной трубы сечением не менее 40х40 и 40х80 мм. Облицовка скалы должна быть изготовлена из влагостойкой ламинированной фанеры ФСФ толщиной не менее 15 мм с односторонней рифленой поверхностью. Торцы фанеры должны иметь скругление по всем кромкам, радиусом не менее 3 мм и обработаны защитным составом для предотвращения попадания влаги.

Рукоход “Змейка” длиной не менее 2000 мм, должен представлять собой цельносварную конструкцию из стальной профильной трубы сечением не менее ВГП Ду25, ВГП Ду32, ВГП Ду40.

Навесные брусья должны иметь длину рабочей поверхности не менее 2000 мм, и изготовлены из стальной трубы сечением не менее ВГП Ду32.

Шведская стенка высотой не менее 2000 мм и шириной не менее 1350 мм должна представлять собой цельносварную конструкцию из стальной профильной трубы сечением не менее ВГП Ду32 и ВГП Ду25, рабочая поверхность перекладин шведской стенки должны быть длиной не менее 995 мм и иметь диаметр не менее 33 мм.

Навесные брусья для пресса должны быть изготовлен из стальной трубы сечением не менее ВГП Ду20, стальной трубы сечением не менее ВГП Ду25 и диаметр рабочей части перекладины не менее 33 мм, стальной профильной трубы сечением не менее 40х25 мм 25х25 мм. Спинка и подлокотники должны быть изготовлены из влагостойкой ламинированной ФСФ фанеры толщиной не менее 15 мм.

Турник разнохватовый должен представлять собой цельносварную конструкцию из перекладин, находящихся на разной высоте. Турник должен быть изготовлен из стальной профильной трубы сечением не менее 50x25 мм. и стальной трубы круглого сечения диаметром не менее Ø33,5 мм.

Консольная рама должна представлять собой цельносварную конструкцию из стальной профильной трубы сечением не менее 80x80 мм, 80x40мм, 40x20 мм, стального листа толщиной не менее 5 мм.

Щит баскетбольный должен быть изготовлен из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Кольцо баскетбольное должно представлять собой цельносварную конструкцию из листа толщиной не менее 5 мм, стальной трубы сечением не менее ВГП Ду15, стального прутка сечением не менее 10x10 мм.

Спортивный комплекс должен включать в себя:

• Столб опорный (разновысотный) – 18 шт;
• Рукоход – 2 шт;
• Наклонный рукоход - 1 шт;
• Скала с зацепами - 1 шт;
• Рукоход “Змейка” - 1 шт;
• Навесные брусья - 1 комплект;
• Шведская стенка - 1 шт;
• Навесные брусья для пресса - 1 шт;
• Турник разнохватовый - 1 шт;
• Баскетбольного щита - 1 шт.
