Б-84 Балансир

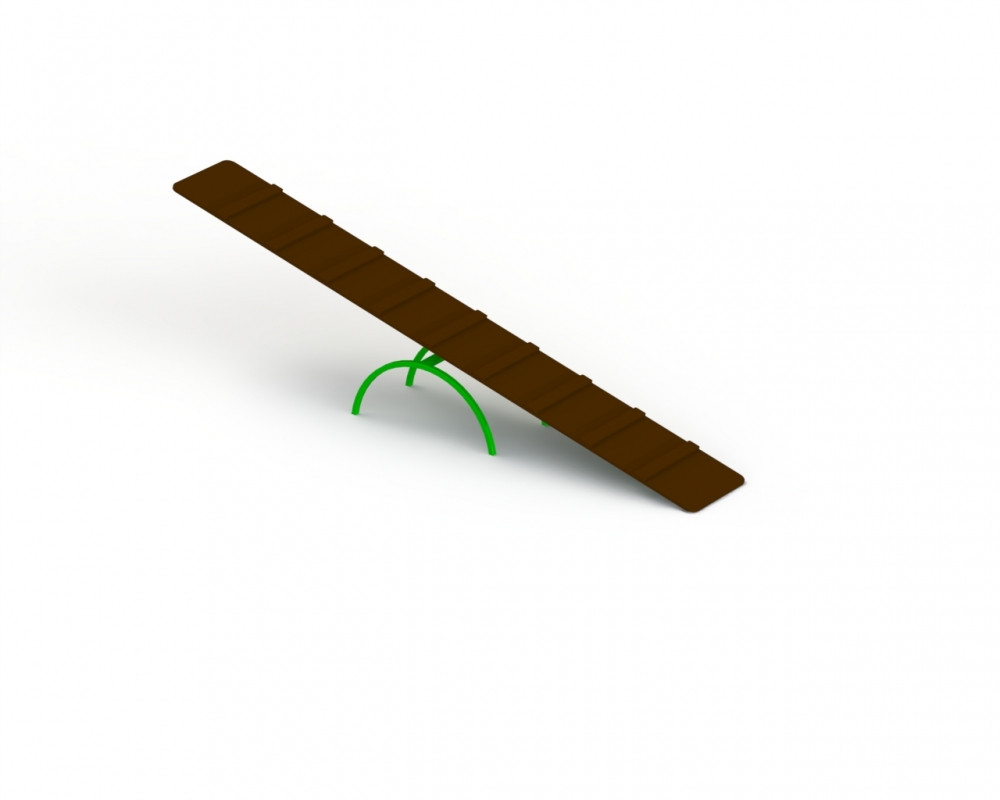

Балансир представляет собой тренировочное оборудование, предназначенное для обустройства площадок для выгула, дрессировки и т.п. подготовки домашних животных.

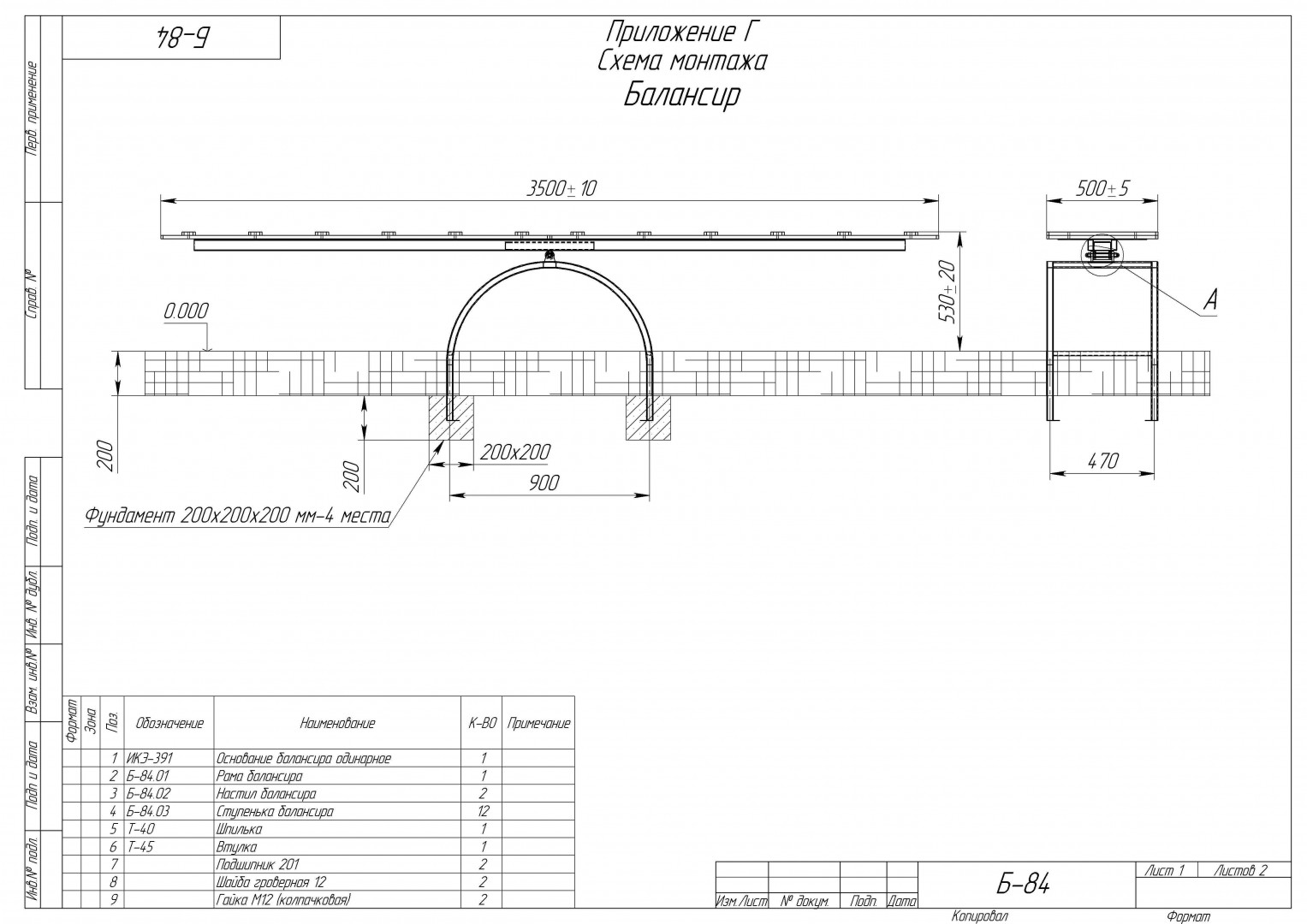

Габаритные размеры балансира должны быть не менее H=530 мм, L=3500 мм, B=500 мм.

Балансир должен представлять собой сборную конструкцию из неподвижного основания и качающейся поверхности – балансира.

Сборка балансира должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Цельносварной каркас основания должен быть изготовлен из стальной профильной трубы сечением не менее 30x30 мм, вспомогательные элементы основания из стальной профильной трубы сечением не менее ВГП Ду15 и трубы 60x30. Кронштейны для крепления подшипникового узла к основанию должны быть изготовлены из стального горячекатаного листа толщиной не менее 8 мм.

Качающаяся поверхность должна представлять собой сборную конструкцию из рамы и настила. Рама должна представлять собой цельносварную конструкцию из стальной профильной трубы сечением не менее 50x25 мм и стального листа толщиной не менее 4 мм.

Настил шириной не менее 500 мм должен быть изготовлен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с односторонней рифленой поверхностью. Торцы панели должны быть обработаны защитным составом для предотвращения попадания влаги. На настиле через каждые 350 мм должны быть установлены поперечные накладки из влагостойкой ламинированной фанеры толщиной не менее 15 мм.

В узле качения балансира должны быть использованы шариковые подшипники закрытого типа для исключения необходимости дополнительного смазывания № 201 (либо другие, не уступающими по характеристикам). Подшипники должны быть установлены попарно для повышения грузоподъемности в корпусе (буксе). Корпус (букса) должен быть изготовлен из стального прутка сечением не менее Ø40 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров.
