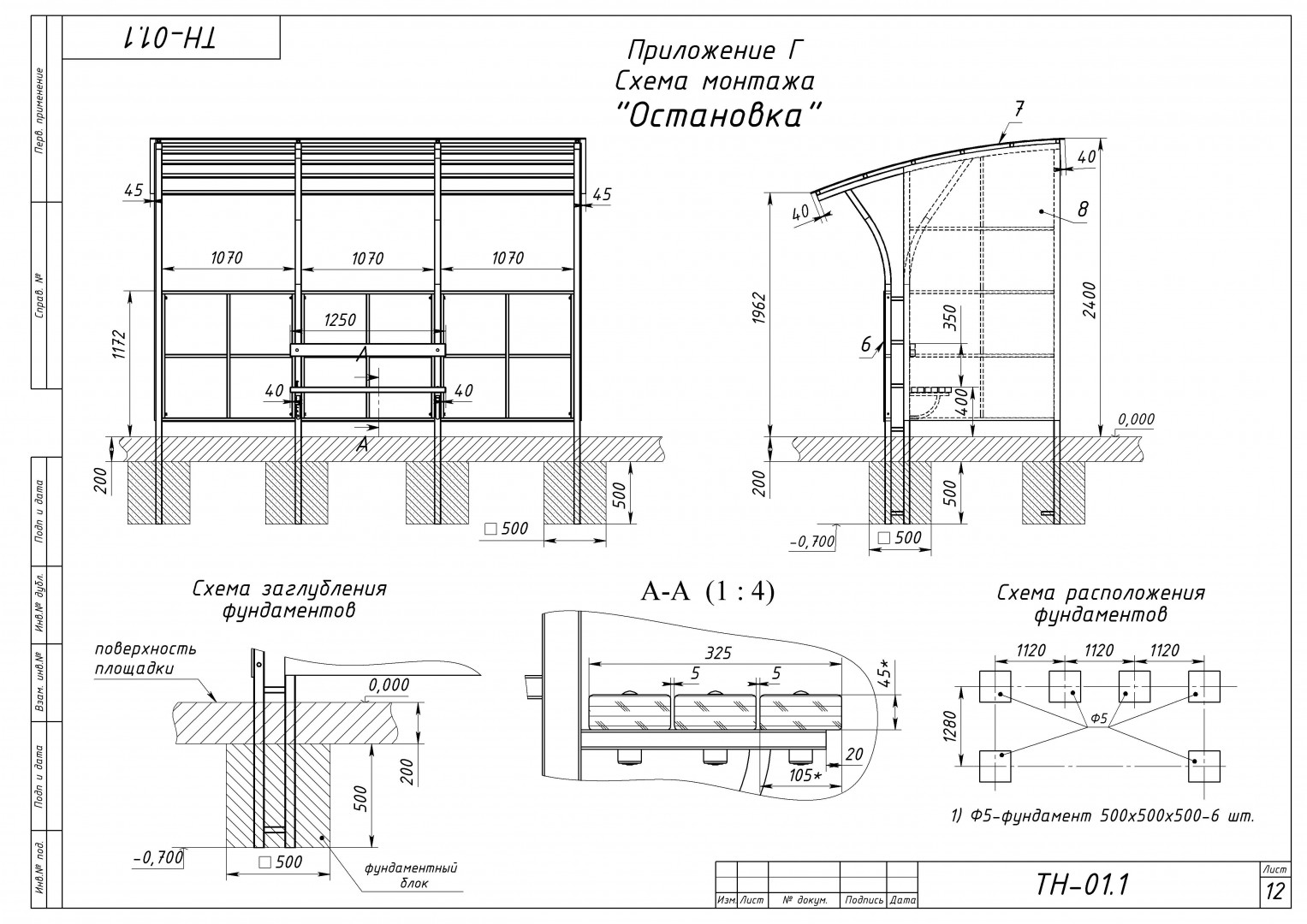

ТН-01.1 Остановка

Остановка предназначена для установки в местах ожидания общественного транспорта.

Габаритные размеры остановки должны быть не менее: H=2400 мм, L=3500 мм, B=2060^{-15 мм}.

Сборка остановки должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Остановка должна представлять собой сборную конструкцию из задних рам, горизонтальных стяжек для крепления настила на крыше, стоек с упорами под скамью, боковых стоек. Внутри остановки должна быть установлена скамья.

Для облицовки крыши, боковых стоек и задних рам остановки используется сотовый поликарбонат толщиной не менее 8 мм.

Цельносварные элементы остановки должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы остановки должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Задняя рама должна представлять собой цельносварную конструкцию из стальной профильной трубы сечением не менее 50x25 мм.

Горизонтальные стяжки для крепления настила на крыше должны быть изготовлены из стальной профильной трубы сечением не менее 30x30 мм.

Стойки с упорами под скамью должны представлять собой цельносварную конструкцию из стальной профильной трубы сечением не менее 50x50 и 30х30 мм. Упоры под скамью должны представлять собой цельносварную конструкцию из стальной профильной трубы сечением не менее 50x25 мм и стальной трубы не менее ВГП Ду20.

Боковые стойки должны представлять собой цельносварную конструкцию из стальной профильной трубы сечением не менее 50x50, 50х25 и 30х30 мм.

Деревянный настил скамьи должен быть выполнен из сосновой доски толщиной не менее 45 мм. Лицевая сторона досок должна иметь скругление кромок радиусом не менее 5 мм. Конструкция настила должна исключать скапливание воды и снега.
