ИК-01.14 Игровой комплекс

Игровой комплекс должен использоваться детьми от 6 до 12 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

Габаритные размеры комплекса должны быть не менее: H=2300 мм, L=3990 мм, B=4800 мм.

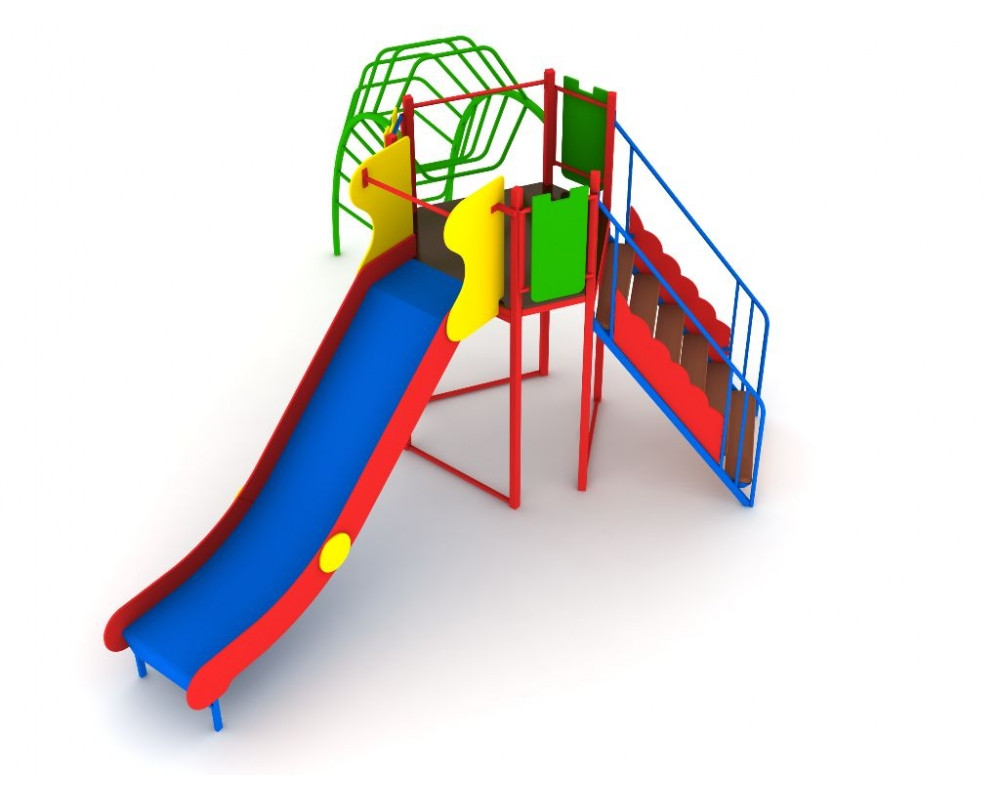

Игровой комплекс должен был выполнен в виде отдельно стоящей металлической шестигранной башни без крыши с закрепленными на ней игровыми элементами.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Металлическая шестигранная башня должна быть выполнена из трёх цельносварных боковин и центральной стяжки. Боковины башни должны быть выполнены из стальной трубы сечением не менее 50x50 мм. Вспомогательные элементы башни (перемычки) должны быть выполнены из стальной трубы сечением не менее 40x25 и 25x25мм. Стяжка для металлической башни должна быть выполнена из стальной трубы сечением не менее 50x50, стальной трубы сечением не менее 40x25, стальной трубы сечением не менее ВГП Ду25.

Пол для башни должен быть изготовлены из влагостойкой ламинированной ФСФ фанеры толщиной не менее 15мм с односторонней рифленой поверхностью. Торцы пола должны быть обработаны защитным составом для предотвращения попадания влаги.

Ограждение на металлическую башню должна быть выполнена в стиле “Крепость” и состоять из цельносварного металлического каркаса изготовленного из стальной профильной трубы сечением не менее 30x30 и 40x20 мм и накладки из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Скат высотой не менее 1500 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 150 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Лестница должна быть выполнена из двух цельносварных боковин и ступенек из сосновой доски толщиной не менее 40 мм. Боковина лестницы должна быть изготовлена из стальной профильной трубы сечением не менее 50x25мм, стальной трубы сечением не менее Ду20, стального листа толщиной не менее 5 мм. Боковины лестницы должны иметь декоративные вставки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Металлический наклонный кольцевой лаз должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40 мм и стальной трубы сечением не менее ВГВ Ду20.

Игровой комплекс должен включать в себя:

• Металлическая шестигранная башня с высотой пола H=1500 мм – 1 шт;
• Лестница H=1500 мм – 1 шт;
• Скат металлический H=1500 мм- 4 шт;
• Лаз наклонный кольцевой Н=1500 мм – 1 шт.
