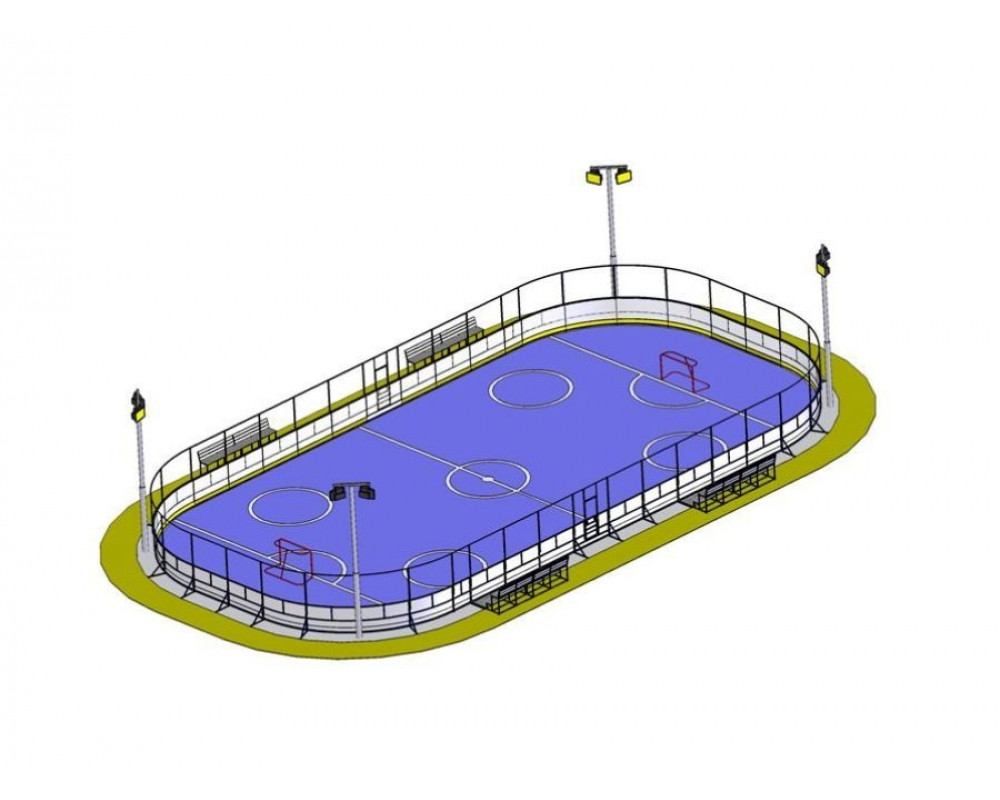

С-036 Хоккейная коробка (борт из ламинированной фанеры)

Хоккейная коробка предназначена для проведения тренировок и игр по хоккею и устанавливается на придомовых территориях, пришкольных территориях, детских игровых и спортивных площадках и т.п. территориях. В летнее время года хоккейная коробка может использоваться как универсальная площадка для организации тренировок и игр по баскетболу, волейболу, гандболу, футболу, мини-футболу, бадминтону и т.п.

Габаритные размеры хоккейной коробки должны быть:

H=2700 (по защитному ограждению) мм L=16000 мм, B=30000 мм;

H=2700 (по защитному ограждению) мм L=20000 мм, B=40000 мм;

H=2700 (по защитному ограждению) мм L=26000 мм, B=56000 мм;

H=2700 (по защитному ограждению) мм L=30000 мм, B=60000 мм;

H=2700 (по защитному ограждению) мм Lи B по индивидуальным размерам заказчика.

Хоккейная коробка должна представлять собой сборную конструкцию из:

-радиусных бортов H=1220 мм R=5000 мм (или R=8000 мм);

-прямолинейных бортов H=1220мм, L=2000 мм;

-секций защитного ограждения радиусных H=1500 мм R=5000 мм (или R=8000 мм);

-секций защитного ограждения прямолинейных H=1500 мм L=2000 мм;

-борт с калиткой для игроков H=1220, L=2000 мм;

-распашных ворот Н=1220, L=4000 мм;

-опорных кронштейнов для крепления бортов хоккейной коробки к основанию.

Монтаж хоккейной коробки должен производиться без применения сварочных работ. Разборная конструкция хоккейной коробки должна обеспечивать минимальные транспортировочные габариты. Зазор между панелями бортов должен быть не более 3 мм. Защитное ограждение (радиусное и прямолинейное) должно прилегать к борту с зазором не более 3 мм.

Цельносварные элементы хоккейной коробки должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы хоккейной коробки должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Прямолинейные борта длиной 2000 мм должны представлять собой сборную конструкцию из основания, фанерной панели, отбойной пластины и перил.

Основание прямолинейного борта должно быть выполнено цельносварным из стальной профильной трубы сечением не менее 40x25 мм. Фанерная панель должна быть изготовлена из влагостойкой ламинированной фанеры ФСФ толщиной не менее 9 мм. Торцы фанеры должны быть обработаны защитным составом для предотвращения попадания влаги. Крепление фанерной панели к основанию должно выполняться на винты с потайной головкой. Лицевая поверхность фанеры должна быть устойчива к истиранию, перепадам температур, атмосферным и механическим воздействиям.

В нижней части борта прямолинейного борта должна быть установлена съемная отбойная пластина высотой 170 мм, из влагостойкой фанеры ФСФ толщиной не менее 12 мм, окрашенная в желтый цвет.

В верхней части борта установлены перила из влагостойкой фанеры ФСФ толщиной не менее 18 мм и окрашенные в красный цвет.

Защитное ограждение должно представлять собой цельносварную панель, высотой не менее 1500 мм, изготовленную из стальной профильной трубы сечением не менее 40x25 мм, стального уголка сечением не менее 30x30 мм и закрепленной на панели сеткой-рабица с ячекой 40x40 мм.

Борт с калиткой для игроков должен иметь дверь (калитку), шириной не менее 900 мм, открывающуюся наружу от ледовой поверхности с самозакрывающимся засовом. Борт с калиткой должен представлять собой сборную конструкцию из основания, фанерной панели, отбойной пластины и перил. Основание прямолинейного борта должно быть выполнено цельносварным из стальной профильной трубы сечением не менее 40x25 мм и профильной трубы сечением не менее 40x40 мм.

Распашные ворота должны представлять собой двухстворчатую конструкцию с шириной створки не менее 2000 мм. Створка ворот должна представлять собой сборную конструкцию из основания, фанерной панели, отбойной пластины и перил. Основание створки должно быть выполнено цельносварным из стальной профильной трубы сечением не менее 40x25 мм.

Крепление бортов хоккейной коробки к основанию может производиться с помощью опорных кронштейнов или с помощью опорных столбов.

Опорные кронштейны должны представлять собой цельносварную треугольную конструкцию из двух стальных труб сечением не менее 50x25 расположенных под углом 90˚ относительно друг друга и соединенных между собой наклонной под 45˚ трубой (раскосом) сечением не менее 40x20 мм. Крепление кронштейна к двум смежным бортам хоккейной коробки должно выполняться с помощью 2-х несъемных пластин из стального листа толщиной не менее 4 мм, установленных на вертикальной стойке опорного кронштейна. Опорные кронштейны должны быть двух видов: для крепления смежных бортов и для крепления защитного ограждения совместно со смежными бортами.

Кронштейны должны устанавливаться на бетонные блоки или предварительно подготовленное бетонное основание (плиту) либо бетонное кольцо.

Бетонные блоки для установки кронштейнов должны быть не менее 200x400x900 мм. Крепление кронштейнов к бетонному основанию (или бетонным блокам) должно выполняться в двух местах на клиновой анкер диаметром не менее 12 мм.

Опорные столбы должны представлять собой цельносварную конструкцию из двух вертикальных труб сечением не менее 50x25 и 40x25 мм соединенных Т-образно относительно друг друга. Крепление опорных столбов к двум смежным бортам хоккейной коробки должно выполняться с помощью 2-х несъемных пластин из стального листа толщиной не менее 4 мм. Опорные столбы должны быть двух видов: для крепления смежных бортов и для крепления защитного ограждения совместно со смежными бортами.

Опорные столбы должны бетонироваться на глубину не менее 700 мм.
