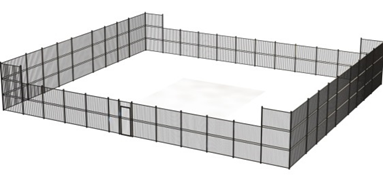

С-195.5 Ограждение спортивной площадки (антивандальное)

Ограждение предназначено для установки по периметру спортивных площадок, придомовых и т.п. территорий, предназначенных для проведения тренировок и игр по баскетболу, волейболу, гандболу, футболу, мини-футболу, бадминтону и т.п.

Ограждение спортивной площадки выполнено в антивандальном исполнении с использованием только металлических труб профильного и круглого сечения.

Монтаж ограждения спортивной площадки должен производиться без применения сварочных работ. Разборная конструкция ограждения должна обеспечивать минимальные транспортировочные габариты. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками или минимальным выступанием над поверхностью, пластиковые заглушки и т.п.).

Цельносварные элементы ограждения должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы ограждения должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Ограждение спортивной площадки (антивандальное) – представляет собой сборную конструкцию, состоящую из опорных столбов, 2-х или 3-х рядов защитных экранов и калитки. Дополнительно ограждение может комплектоваться двухстворчатыми распашными воротами, встроенной нишей для улавливания мячей, встроенной баскетбольной стойкой.

Ограждение спортивной площадки имеет высоту:

с двумя рядами защитных экранов (боковые стороны в стандартной комплектации) – 2500 мм (по опорному столбу 2600 мм);

с тремя рядами защитных экранов (по торцевым сторонам в стандартной комплектации) – 3750 мм (по опорному столбу 3850 мм).

Ширина и длина площадки рассчитываются индивидуально. По боковым сторонам высота ограждения может быть увеличена до 3-х рядов защитных экранов.

Опорные столбы должны быть изготовлены из стальной профильной трубы сечением не менее 80x80 мм. Шаг опорных столбов (по осям) не менее 2000 мм.

Защитный экран представляет собой цельносварную конструкцию из стальной профильной трубы сечением не менее 40x40 мм, вертикальными стойками из трубы диаметром не менее 26,8 мм, крепёжным фланцем из стального листа толщиной не менее 5 мм.

Калитка с одной распашной створкой должна представлять собой отдельную секцию устанавливаемую в любом месте ограждения. Ширина секции калитки должна быть не менее 1000 мм (по осям столбов). Заполнение створки калитки должно быть выполнено из стальной трубы диаметром не менее 26,8 мм и повторять рисунок заполнения защитных экранов.

Ниша для улавливания мячей должна представлять собой сборную конструкцию из цельносварных защитных экранов и встраиваться по торцевым сторонам между опорными столбами ограждения. Игровой проем для улавливания мячей должен быть иметь размеры не менее 2000x2920 мм.

Распашные ворота должны быть шириной не менее 3000 мм (по осям столбов). Ворота должны быть выполнены из 2-х распашных цельносварных створок. Заполнение створок должно быть выполнено из стальной трубы диаметром не менее 26,8 мм и повторять рисунок заполнения защитных экранов.
