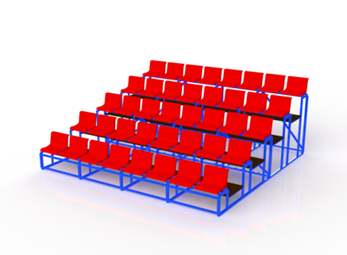

С-047.2 Трибуны с пластиковыми сиденьями (секция пятирядная)

Трибуны предназначены для установки на детских игровых, спортивных площадках, придомовой и т.п. территориях.

Габаритные размеры трибуны (секция пятирядная) должны быть не менее: H=1775 мм, L=4000 мм, B=3820 мм.

Сборка секции трибуны должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Трибуна должна представлять собой сборную конструкцию из опорных рам, стяжных ферм, рам для размещения пластиковых сидений, настилов (проходов) между рядами сидений. На трибуне в 5-рядов должно быть не менее 40 посадочных мест.

Посадочное место должно быть шириной не менее 430 мм и представлять собой пластиковое сиденье со спинкой. Расстояние между смежными сиденьями в ряду (от центра одного сидения до центра другого) должно быть не менее 500 мм.

Опорные рамы трибуны должны быть цельносварными из стальной профильной трубы сечением не менее 40x40 и 40x25 мм. На секцию из 40 посадочных мест должно быть не менее 5-ти опорных рам.

Стяжные фермы должны быть изготовлены из стальной профильной трубы сечением не менее 40x20.

Рамы для размещения пластиковых сидений должны быть изготовлены из стальной профильной трубы сечением не менее 50x25 и 40x20 мм.

Поверхность для прохода между рядами сидений должна представлять собой сплошной настил из влагостойкой ламинированной фанеры ФСФ толщиной не менее 24 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги. (Допускается изготовление настила из доски толщиной не менее 40 мм).
