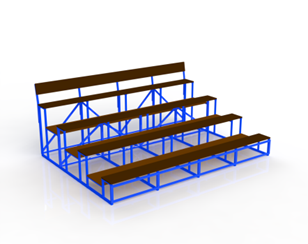

С-048.2 Трибуны (секция четырёхрядная)

Трибуны предназначены для установки на детских игровых, спортивных площадках, придомовой и т.п. территориях.

Габаритные размеры трибуны (секция четырёхрядная) должны быть не менее: H=1610 мм, L=4000 мм, B=3005 мм.

Сборка секции трибуны должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Трибуна должна представлять собой сборную конструкцию из опорных рам, стяжных ферм, поверхностью для сидения, поверхностью для проходов между рядами сидений. На трибуне в 4-ряда должно быть не менее 32-х посадочных мест (по 8 посадочных мест в ряду).

Поверхность для сидения, закрепленная на опорных рамах, должна представлять собой сплошной настил из влагостойкой ламинированной фанеры ФСФ толщиной не менее 24 мм. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги. (Допускается изготовление настила для сидения из доски толщиной не менее 30 мм).

Посадочное место в ряду должно быть шириной не менее 500 мм. На верхнем (4-м) ряду посадочные места должны оборудоваться спинками из ламинированной фанеры толщиной не менее 15 мм.

Опорные рамы трибуны должны быть цельносварными из стальной профильной трубы сечением не менее 40x40 и 40x25 мм. На секцию из 32 посадочных мест должно быть не менее 5-ти опорных рам.

Стяжные фермы должны быть изготовлены из стальной профильной трубы сечением не менее 40x20.

Поверхность для прохода между рядами сидений должна представлять собой сплошной настил из влагостойкой ламинированной фанеры ФСФ толщиной не менее 24 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги. (Допускается изготовление настила из доски толщиной не менее 40 мм).
