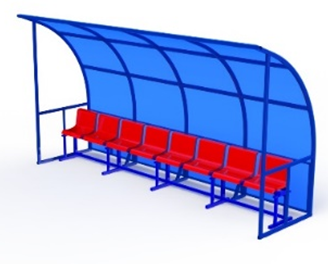

ТН-3415 Теневой навес для однорядных трибун

Теневой навес предназначен для установки на детских игровых, спортивных площадках, придомовой т.п. территориях для укрытия от атмосферных осадков и солнечного излучения. Теневой навес предназначен для установки совместно с однорядными трибунами серии С-047.2 и С-048.2.

Размеры теневого навеса должны быть не менее H=2280, L=4300, B=1336 мм.

Сборка теневого навеса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки) либо устанавливаться в недоступных местах (заглублениях, поднутрениях, пазах, высотах более 2000 мм и т.п.).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Навес должен представлять собой сборную конструкцию из двух радиусных боковин, трех промежуточных радиусных стоек, четырех стяжных рам, восьми перемычек, и защитного (укрывного) материала на задней стенке и радиусной крыше навеса. Крепление к основанию навеса должно производиться не менее чем в 7-ми местах путем бетонирования прикручиваемых опор.

Радиусная боковина должна представлять собой цельносварную металлическую конструкцию из стальной трубы сечением не менее 40x40 мм и стального листа толщиной не менее 4 мм.

Промежуточные радиусные стойки должны представлять собой цельносварную металлическую конструкцию из стальной трубы сечением не менее 40x40 мм и стального листа толщиной не менее 4 мм.

Стяжные рамы должны представлять собой цельносварную металлическую конструкцию из стальной трубы сечением не менее 20x40 мм.

Перемычки должны представлять собой цельносварную металлическую конструкцию из стальной трубы сечением не менее 20x40 мм и стального листа толщиной не менее 4 мм.

В качестве защитного (укрывного) материала на навесе должен использоваться сотовый поликарбонат толщиной не менее 8 мм.
