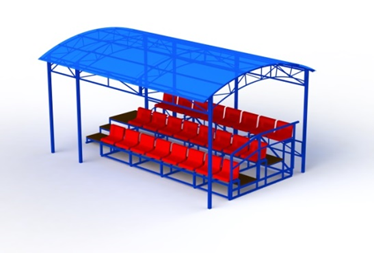

ТН-3415 Теневой навес для 3-х рядных трибун
- Модель: ТН-3415
- Размеры, мм: H=2900, L=5100, B=3525.
Теневой навес предназначен для установки на детских игровых, спортивных площадках, придомовой т.п. территориях для укрытия от атмосферных осадков и солнечного излучения. Теневой навес предназначен для установки совместно с 3-х рядными трибунами серии С-047.2 и С-048.2.
Размеры теневого навеса должны быть не менее (по осям несущих вертикальных стоек): L=5000 мм, B=3000 (размер L указан: для 1 секций 3-х рядных трибун и 1 лестницы для 3-х рядных трибун).
Максимальные габаритные размеры навеса в плане не менее H=2900, L=5100, B=3525 мм.
Сборка теневого навеса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки) либо устанавливаться в недоступных местах (заглублениях, поднутрениях, пазах, высотах более
Теневой навес должен представлять собой сборную конструкцию из несущих стоек, верхних радиусных ферм, задних связных ферм, передних верхних связных ферм, настила на крышу.
Цельносварные элементы теневого навеса должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее
Металлические элементы теневого навеса должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.
Несущие стойки (7 шт) должны быть изготовлены из стальной профильной трубы сечением не менее 60x60 мм.
Верхние радиусные фермы (4 шт) должны быть изготовлены из стальной трубы сечением не менее 50x25 мм, раскосы и стойки радиусной фермы из стальной трубы сечением не менее 15x15 мм.
Задние связные фермы (6 шт) должны быть изготовлены из стальной профильный трубы сечением не менее 30x30 мм, раскосы и стойки из стальной трубы сечением не менее 20x20 мм.
Передние верхние связные фермы (2 шт) должны быть изготовлены из стальной профильный трубы сечением не менее 30x30 мм, раскосы и стойки из стальной трубы сечением не менее 20x20 мм.
Горизонтальные стяжки (прогоны) для крепления настила на крыше должны быть изготовлены из стальной трубы сечением не менее 30x30 мм.
Настил на крышу должен быть выполнен из сотового поликарбоната толщиной не менее
