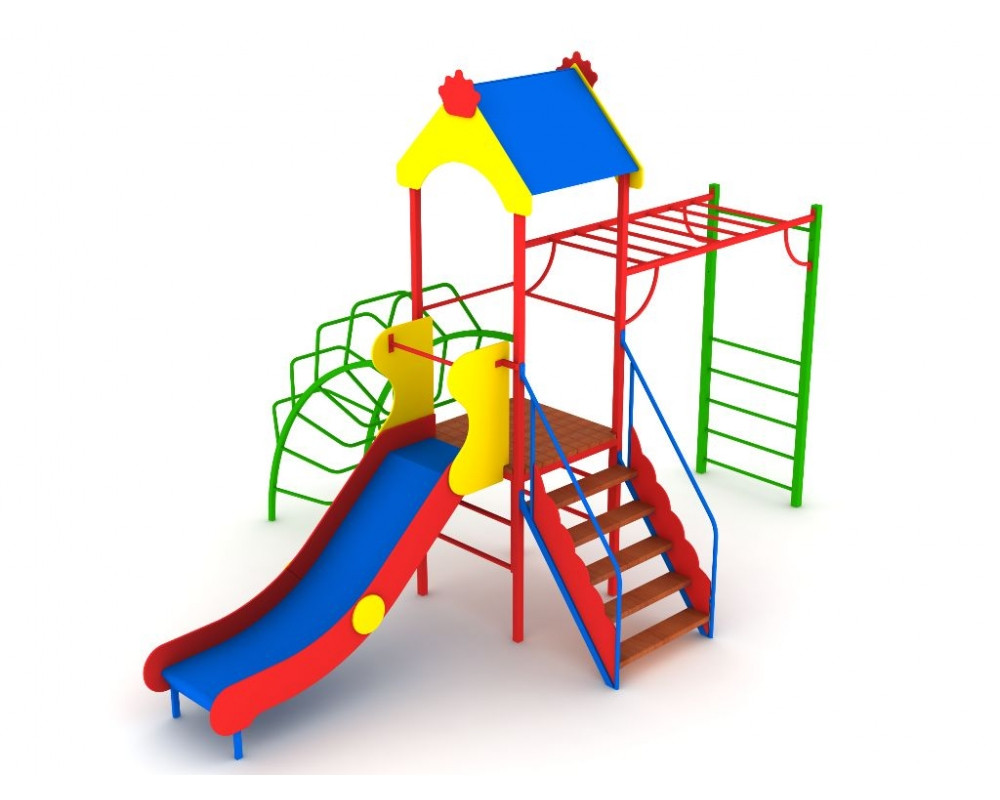

ИК-01.7 Игровой комплекс

Игровой комплекс должен использоваться детьми от 5 до 12 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

Габаритные размеры комплекса должны быть не менее: H=3530 мм, L=3600 мм, B=5360 мм.

Игровой комплекс должен был выполнен в виде отдельно стоящей металлической башни с закрепленными на ней игровыми элементами.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Металлическая башня должна быть выполнена из двух цельносварных боковин и двух стяжек. Боковины башни должны быть выполнены из стальной трубы сечением не менее 50x50 мм. Вспомогательные элементы башни (перемычки) должны быть выполнены из стальной трубы сечением не менее 40x25 и 25x25 мм. Стяжка для металлической башни должна быть выполнена из стальной трубы сечением не менее 50x50, стальной трубы сечением не менее 40x25, стальной трубы сечением не менее ВГП Ду25.

Пол (игровая платформа) на металлической башне должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Скат высотой не менее 1200 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 150 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Металлический наклонный лаз (лаз-кольца) должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40 мм и стальной трубы сечением не менее ВГП Ду20.

Лестница должна быть выполнена из двух цельносварных боковин и ступенек из сосновой доски толщиной не менее 40 мм. Боковина лестницы должна быть изготовлена из стальной профильной трубы сечением не менее 50x25мм, стальной трубы сечением не менее Ду20, стального листа толщиной не менее 5 мм. Боковины лестницы должны иметь декоративные вставки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Металлический рукоход, шириной не менее 940 мм и длиной не менее 2000 мм, должен быть выполнены цельносварным из стальной профильной трубы сечением не менее 40x40мм и трубы сечением не менее ВГП Ду20.

Вертикальная металлическая лестница (шведская стенка) шириной не менее 970 мм и высотой не менее 2190 мм должна быть выполнена цельносварной из стальной профильной трубы сечением не менее 60x60 мм, металлической трубы сечением не менее ВГП Ду20.

Крыша игрового комплекса должна быть выполнена в стиле “Домик”. Фронтоны крыши должны быть выполнены из влагостойкой фанеры толщиной не менее 15 мм. Скаты крыши должны быть выполнены из влагостойкой фанеры толщиной не менее 12 мм.

Игровой комплекс должен состоять из:

• Металлическая башня с высотой пола H=1200 мм- 1 шт;
• Лестница H=1200 мм - 1 шт;
• Наклонный кольцевой лаз H=1200 мм - 1 шт;
• Скат H=1200 мм - 1 шт;
• Крыша на башню в стиле “Домик” - 1 шт;
• Металлический рукоход L=2000 мм - 1 шт;
• Вертикальная металлическая лестница (шведская стенка) - 1 шт.
