ИК-02.4 Игровой комплекс

Игровой комплекс должен использоваться детьми от 3 до 10 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

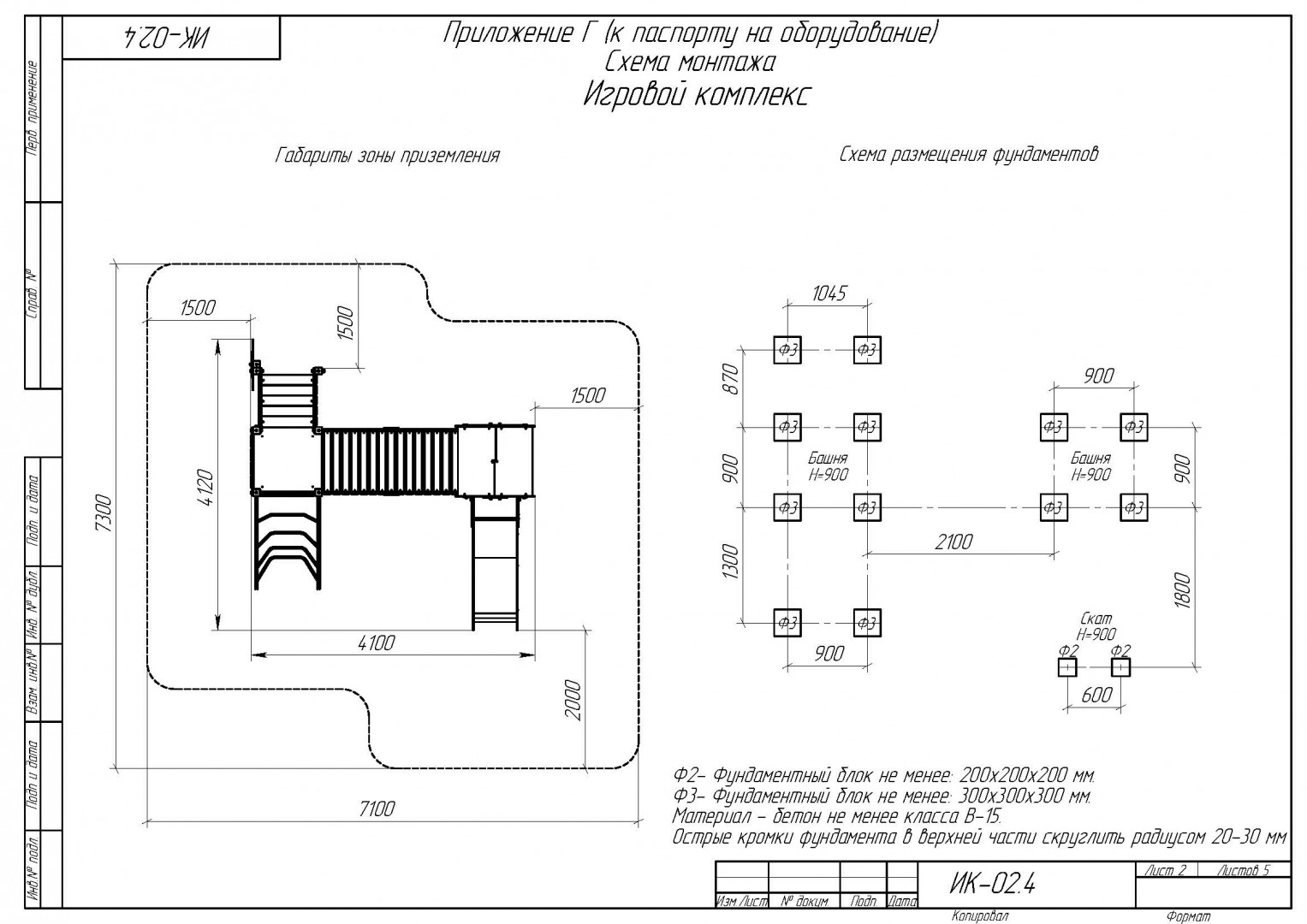

Габаритные размеры комплекса должны быть не менее: H=3050 мм, L=4120 мм, B=4100 мм.

Игровой комплекс должен был выполнен в виде двух отдельно стоящих башен с закрепленными на них игровыми элементами.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм.

Пол (игровая платформа) деревянной башни размером не менее 995x995мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги. (Допускается изготовление пола деревянной башни из сосновой доски сечением не менее 30x105 мм).

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее ВГП Ду32, стального горячекатаного листа толщиной не менее 3 мм.

Металлический мост должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40 мм и стальной трубы сечением не менее ВГП Ду20.

Скат высотой не менее 900 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 110 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Лестница высотой не менее 900 мм должна представлять собой сборную конструкцию из боковин (тетив), ступенек, ограждений, столба с металлической опорой под бетонирование. Боковины (тетивы) лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 24 мм со сквозными пазами для установки и удержания ступенек. Ступеньки лестницы должны быть выполнены из влагостойкой ламинированной фанеры ФСФ толщиной не менее 24 мм с рифленой антискользящей поверхностью. Торцы ступенек из ламинированной фанеры должны быть обработаны защитным составом для предотвращения попадания влаги. Поручни лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 18 мм. Поручни лестницы должны иметь не менее 3-х сквозных пазов для удобства захвата при хождении. Опорный столб лестницы должен быть выполнен из соснового бруса сечением не менее 95x95 мм. Торец столба должен закрываться пластиковой декоративной заглушкой. Опорный столб должен устанавливаться на металлическую опору с последующим бетонированием. Опора должна быть изготовлена из стальной профильной трубы сечением не менее 50x25 мм и стального листа толщиной не менее 3 мм. (Допускается изготовление боковин (тетивы) лестницы и ступенек из сосновой доски толщиной не менее 40 мм, перил лестницы из сосновой доски сечением не менее 30x105 мм., ограждения лестницы из влагостойкой фанеры ФСФ толщиной не менее 15 мм).

Ограждение на деревянных башнях должно быть выполнено в виде штакетника закрепленного на горизонтальных стяжках. Штакетник должен быть выполнен из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Переход должен быть выполнен из основания и ограждений. Основание перехода должно быть выполнено цельносварным из стальной трубы сечением не менее 40x20мм. Настил на основании перехода должен быть выполнен из сосновой доски сечением не менее 30x105 мм. Ограждение перехода должно быть выполнено цельносварным из стальной профильной трубы сечением не менее 20x20 мм, и стальной трубы сечением не менее ВГВ Ду20. На ограждении должны быть закреплены декоративные накладки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Крыша должна быть выполнена двускатной в виде домика с фронтонами из влагостойкой фанеры ФСФ толщиной не менее 15 мм и скатами из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Приставной столб с накладкой должен быть выполнен из соснового бруса толщиной не менее 95x95 мм, декоративной накладки в виде солнца из влагостойкой фанеры толщиной не менее 15 мм. Торец столба должен закрываться пластиковой декоративной заглушкой. (обозначение Ду – диаметр условный)

Игровой комплекс должен состоять из:

• Деревянной башни с высотой пола 900 мм - 1 шт;
• Деревянной башни с высотой пола 900 мм (без крыши) - 1 шт;
• Перехода прямого длиной 2000 мм - 1 шт;
• Моста металлического - 1 шт;
• Лестница фанерная H=900 мм - 1 шт;
• Ската высотой H=900 мм - 1 шт;
• Ограждения для деревянной башни  - 3 шт;
• Крыши двухскатной в виде домика - 1 шт;
• Столба приставного с декоративной накладкой “Солнце” - 1 шт.
