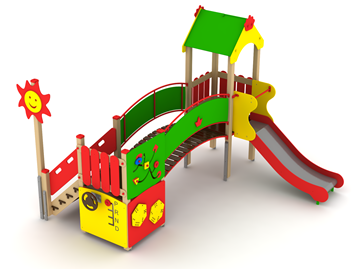

ИК-02.13 Игровой комплекс

Игровой комплекс должен использоваться детьми от 3 до 10 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

Габаритные размеры комплекса должны быть не менее: H=3050, L=4180, B=4260 мм.

Игровой комплекс должен был выполнен в виде 2-х башен с высотой платформы для игры не менее 900 мм от поверхности и закрепленных на них игровыми элементами: фанерной лестницей высотой не менее 900 мм с приставным столбом и декоративной накладкой, горки высотой не менее 900 мм, 2-х скатной крышей на одной из башен, перехода между башнями выгнутой формы и 3-мя тематическими игровыми панелями и 3-мя ограждениями.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 3 мм, загрунтованы и окрашены атмосферостойкой краской.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должно быть выполнено скругление радиусом 8 мм или снята фаска не менее 8x45°. Верхние торцы деревянных столбов (кроме тех на которых устанавливается крыша) должны быть закрыты пластиковыми заглушками.

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее 60x30 мм, стального уголка размером не менее 75x75 мм.

Пол (игровая платформа) деревянной башни размером не менее 995x995 мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Лестница высотой не менее 900 мм должна представлять собой сборную конструкцию из боковин (тетив), ступенек, ограждений, столба с металлической опорой под бетонирование. Боковины (тетивы) лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 24 мм со сквозными пазами для установки и удержания ступенек. Ступеньки лестницы должны быть выполнены из влагостойкой ламинированной фанеры ФСФ толщиной не менее 24 мм с рифленой антискользящей поверхностью. Торцы ступенек из ламинированной фанеры должны быть обработаны защитным составом для предотвращения попадания влаги. Поручни лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 18 мм. Поручни лестницы должны иметь не менее 2-х сквозных пазов для удобства захвата при хождении. Опорный столб лестницы должен быть выполнен из соснового бруса сечением не менее 95x95 мм. Торец столба должен закрываться пластиковой декоративной заглушкой. Опорный столб должен устанавливаться на металлическую опору с последующим бетонированием. Опора должна быть изготовлена из стальной профильной трубы сечением не менее 50x25 мм и стального листа толщиной не менее 3 мм.

Приставной столб с накладкой должен быть выполнен из соснового бруса толщиной не менее 95x95 мм, декоративной накладки в виде солнца из влагостойкой фанеры толщиной не менее 15 мм. Торец столба должен закрываться пластиковой декоративной заглушкой.

Горка (скат) высотой не менее 900 мм должна представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 100 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы диаметром не менее 26,8 мм и стального листа толщиной не менее 4 мм.

Выгнутый переход между башнями длиной не менее 2000 мм должен представлять собой сборную конструкцию из основания и ограждений. Основание перехода должно быть выполнено в виде выгнутой цельносварной рамы радиусом гиба не менее 2500 мм из стальной трубы сечением не менее 30x30мм, стального листа толщиной не менее 4мм. Настил на основании перехода должен быть выполнен из влагостойкой ламинированной фанеры с односторонним рифленым покрытием (допускается изготовление настила из сосновой доски сечением не менее 30x105 мм). Ограждение перехода должно быть выполнено цельносварным в виде выгнутой рамы радиусом гиба не менее 2500 мм из стальной трубы диаметром не менее 26.8 мм, и стальной трубы сечением не менее 20x20 мм. На ограждении перехода должны быть закреплены декоративные накладки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Двухскатная крыша должны представлять собой составную конструкцию из фронтонов и 2-х скатов. Фронтоны должны быть изготовлены из влагостойкой фанеры толщиной не менее 15 мм и 2-х скатов из влагостойкой фанеры толщиной не менее 12 мм.

Ограждение на деревянных башнях должно быть выполнено в виде штакетника, закрепленного на горизонтальных стяжках. Штакетник должен быть выполнен из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Стяжки для удержания штакетника должны быт выполнены из влагостойкой фанеры ФСФ толщиной не менее 18 мм.

Игровая панель “Лабиринт” должна представлять собой сборную конструкцию из основания, изготовленного из влагостойкой фанеры толщиной не менее 24 мм со сквозными криволинейными пазами и 4-х подвижных элементов (геометрических фигур: круг-овал-квадрат-треугольник) установленных с 2-х сторон основания и передвигающихся по пазам.

Панель “Игральные кубики” должна представлять собой сборную конструкцию из основания, изготовленного из влагостойкой фанеры толщиной не менее 15 мм и 2-х вращающихся игровых дисков. Вращающиеся диски должны представлять собой сборную конструкцию из фанерной накладки шестигранной формы, изготовленной из влагостойкой фанеры ФСФ толщиной не менее 15 мм и кронштейна с вращающейся буксой. На лицевой стороне шестигранной накладки должно быть выполнено изображение выпадающих цифр от 1 до 6. В узле вращения буксы должны быть использованы шариковые подшипники закрытого типа для исключения необходимости дополнительного смазывания № 201 (либо другие, не уступающими по характеристикам). Корпус (букса) должен быть изготовлен из стального прутка сечением не менее Ø40 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров.

Игровая панель “Авторуль” должна представлять собой сборную конструкцию из основания, изготовленного из влагостойкой фанеры толщиной не менее 15 мм со сквозными пазами и подвижным элементом, имитирующим процесс переключения передач и вращающегося руля. Вращающийся руль, представляющий собой сборную конструкцию из фанерной накладки, изготовленной из влагостойкой фанеры ФСФ толщиной не менее 15 мм и кронштейна с вращающейся буксой. В узле вращения буксы должны быть использованы шариковые подшипники закрытого типа для исключения необходимости дополнительного смазывания № 201 (либо другие, не уступающими по характеристикам). Корпус (букса) должен быть изготовлен из стального прутка сечением не менее Ø40 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров.

Игровой комплекс должен включать в себя:

• Деревянная башня 995x995 мм с высотой пола H=900 мм и крышей - 1 шт;
• Деревянная башня 995x995 мм с высотой пола H=900 мм без крыши - 1 шт;
• Лестница фанерная H=900 мм - 1 шт;
• Приставной столб с декоративной накладкой - 1 шт;
• Горка H=900 мм - 1 шт;
• Ограждение на башню - 3 шт;
• Выгнутый переход L=2000 мм - 1 шт;
• Крыша двухскатная - 1 шт;
• Игровая панель “Лабиринт” - 1 шт;
• Панель “Игральные кубики” - 1 шт;
• Игровая панель “Авторуль” - 1 шт.
