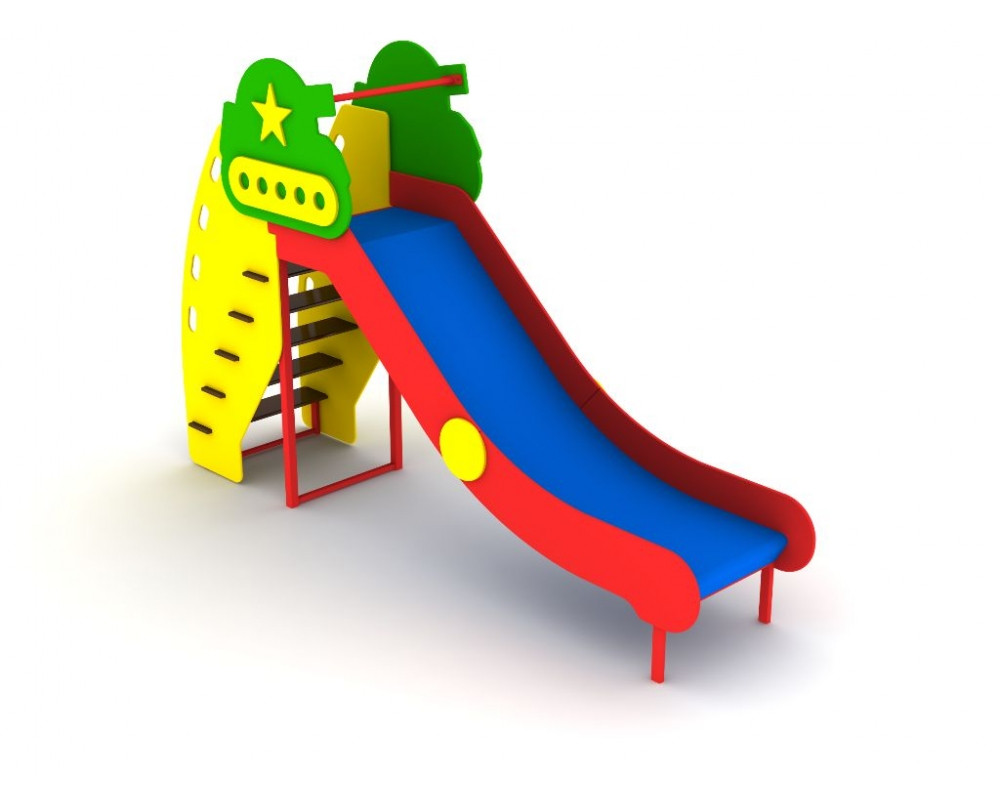

ИГ-07.3 Горка "Танк"

ИГ-07.3 Горка "Танк" 0ИГ-07.3 Горка "Танк" 1
  • Модель: ИГ-07.3
  • Размеры, мм: H=2000, L=3280, B=725;
  • Возраст: от 4-8 лет;
  • Высота ската: 1200 мм.

Горка предназначена для детей от 4 до 8 лет для тематических игр, физического развития.

Габаритные размеры горки должны быть не мене: H=2000, L=3280, B=725 мм.

Горка должна представлять собой сборную конструкцию из ската высотой не менее 1200 мм, фанерной лестницы, соединительной рамы, стартовой зоны, выполненной в виде силуэта танка.

Сборка горки должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы горки должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы горки должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали горки должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Скат высотой не менее 1200 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 150 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Лестница должна быть выполнена из двух боковин из влагостойкой фанеры ФСФ толщиной не менее 15 мм. На боковинах лестницы должны быть выполнены прорезные ручки и сквозные пазы для установки ступенек. Ступеньки лестницы должны быть изготовлены из влагостойкой ламинированной фанеры толщиной не менее 18 мм с односторонней рифленой поверхностью . Торцы фанерных ступенек должны быть обработаны защитным составом для предотвращения попадания влаги. В нижней части боковины лестницы должны соединяться между собой стяжкой, изготовленной из стальной профильной трубы сечением не менее 40x20 мм.

На лестнице должна быть установлена стартовая зона, выполненная в виде силуэта танка. Стартовая зона должна быть выполнена из влагостойкой фанеры ФСФ толщиной не менее 15 мм, декоративные накладки на стартовую зону должны быть влагостойкой фанеры толщиной не менее 12 мм. Боковины стартовой зоны должны соединяться между собой стяжкой из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Соединительная рама горки должна быть выполнена из стальной профильной трубы сечением не менее 40x40, трубы 20x20, стального листа толщиной не менее 2 мм.
