ИК-03.9 Игровой комплекс

Игровой комплекс должен использоваться детьми от 6 до 12 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

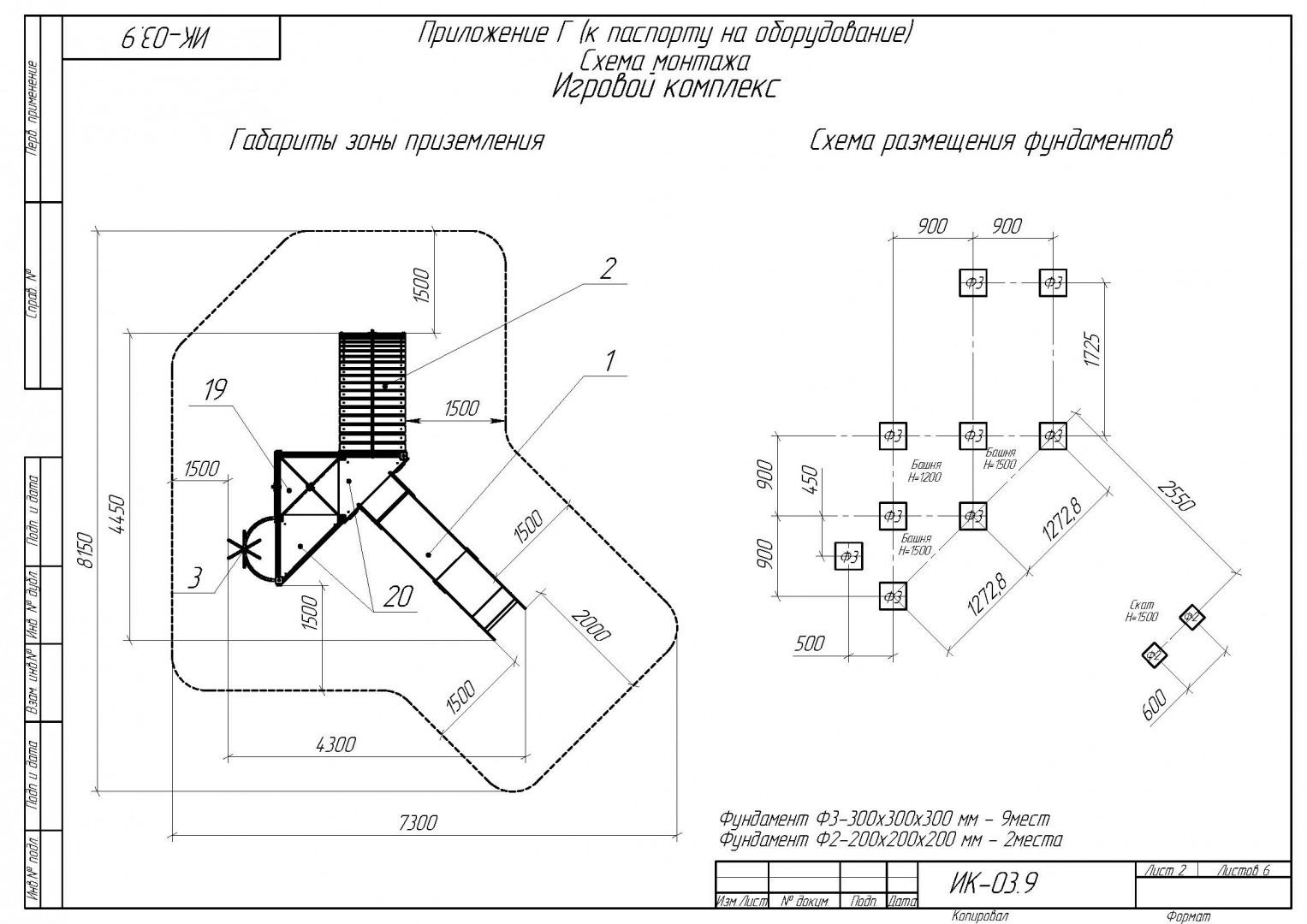

Габаритные размеры комплекса должны быть не менее: H=3200, L=4300, B=4450 мм.

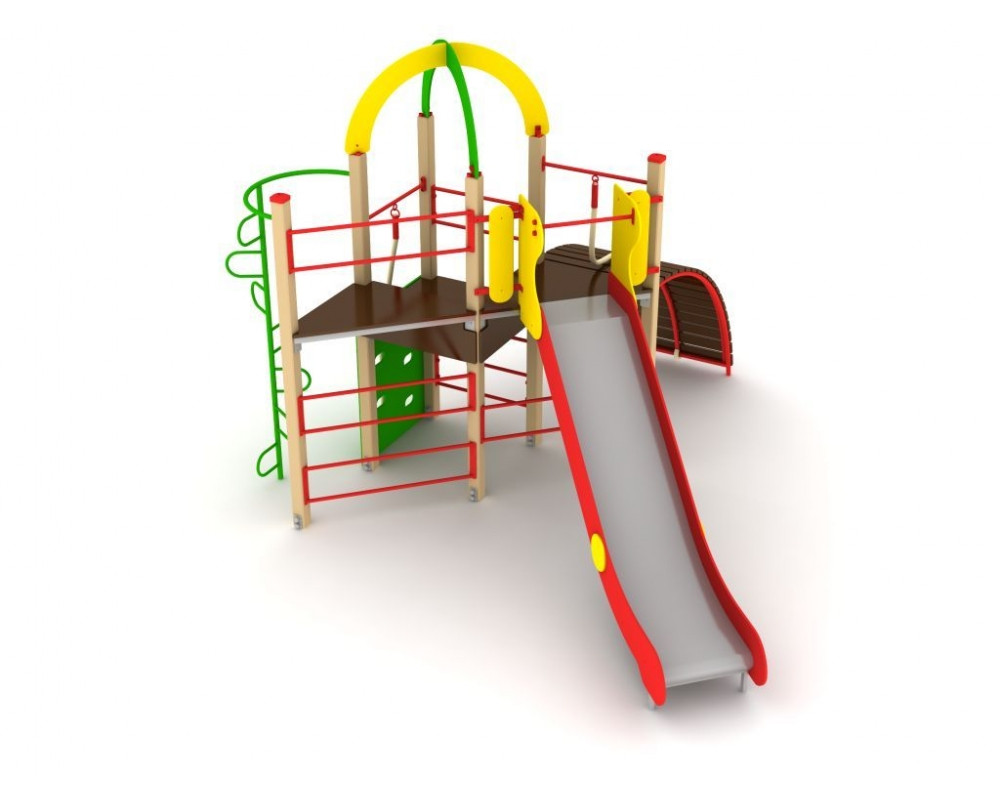

Игровой комплекс должен был выполнен в виде трёх разновысотных башен с закрепленными на них игровыми элементами. Две башни должны быть треугольными в плане со сторонами не менее 995x995xмм, одна башня должна быть прямоугольной в плане размерами не менее 995x995 мм. Башни треугольные в плане должны быть с высотой платформы для игры не менее 1500 мм от поверхности площадки, башня прямоугольная в плане должна быть с высотой платформы для игры не менее 1200 мм и куполообразной крышей.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. Верхние торцы деревянных столбов (кроме тех на которых устанавливается крыша) должны быть закрыты пластиковыми заглушками.

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее ВГП Ду32, стального горячекатаного листа толщиной не менее 3 мм.

Пол (игровая платформа) деревянной башни размером не менее 995x995 мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Скат высотой не менее 1500 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 150 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Вертикальный металлический шест со ступеньками по винтовой линии должен быть выполнен цельносварным. Вертикальная стойка с дугой крепления должна быть выполнена из трубы не менее ВГП Ду32. Ступеньки должны быть выполнены из стальной трубы сечением не менее ВГП Ду15.

Лаз вертикальный с прорезными ступеньками должен быть изготовлен из ламинированной фанеры толщиной не менее 18мм. Канат для лазания должен быть закреплен на стальной трубе сечением не менее ВГП Ду20. Диаметр каната должен быть не менее 22 мм.

Наклонный лаз (мост) высотой не менее 1500 мм должен быть выполнен из цельносварного каркаса и деревянного настила. Цельносварной каркас моста должен быть выполнен из стальной профильной трубы сечением не менее 30x30мм, и стального листа толщиной не менее 2 мм. Деревянные ступеньки моста должны быть выполнены из сосновой доски толщиной не менее 30 мм. Лицевая сторона ступенек должна иметь скругление по всем кромкам радиусом не менее 5 мм. Мост должен комплектоваться хлопчатобумажным канатом диаметром не менее 22 мм. Нижний край каната должен быть закреплен на нижней ступеньке моста на скобу, изготовленную из стального листа толщиной не менее 4 мм и стального прутка диаметром не менее 10 мм. Верхний край каната должен быть закреплен на перемычке изготовленной из стальной трубы сечением не мене Ду20 и стального листа толщиной не менее 4мм.

Сдвоенные перемычки, соединяющие столбы башен должны быть выполнены из стальной профильной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 5 мм.

Крыша из 4-х радиусных раскосов, образующих открытый купол, должна быть выполнена из влагостойкой ламинированной фанеры ФСФ толщиной не менее 15 мм.

Игровой комплекс должен включать в себя:

• Деревянная башня с высотой пола 1200 мм - 1 шт;
• Деревянная башни с высотой пола 1500 мм (без крыши) - 2 шт;
• Наклонный лаз (мост) с настилом H=1500 мм - 1 шт;
• Скат высотой H=1500 мм - 1 шт;
• Лаз вертикальный H=1200 мм с прорезными ступеньками и канатом - 1 шт;
• Крыша “Купол” - 1 шт;
• Шест металлический H=1500 мм с металлическими ступеньками по винтовой линии - 1 шт.
