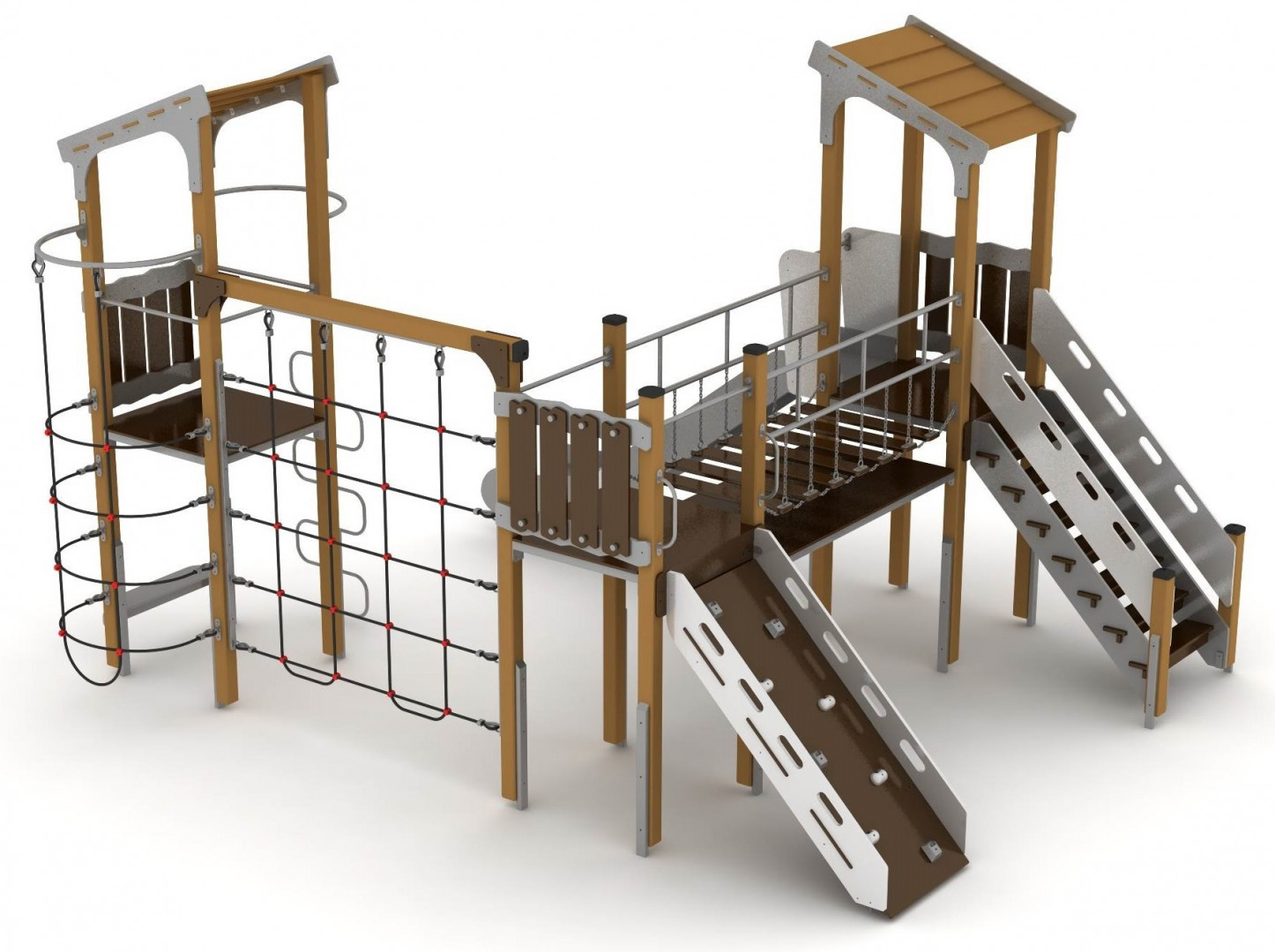

ИК-03.25 Игровой комплекс Mастер Wood

ИК-03.25 Игровой комплекс Mастер Wood 0ИК-03.25 Игровой комплекс Mастер Wood 1
  • Модель: ИК-03.25 MW
  • Размеры, мм: H=3650, L=5480, B=4660;
  • Возраст: от 5-12 лет;
  • Высота ската: 1500 мм.

Игровой комплекс должен использоваться детьми от 5 до 12 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

Габаритные размеры комплекса должны быть не менее: H=3650, L=5480, B=4660 мм.

Игровой комплекс должен был выполнен в виде 3-х башен с высотой платформы для игры не менее 1500 мм от поверхности и закрепленных на них игровыми элементами: фанерной лестницей высотой не менее 1500 мм, горки высотой не менее 1500 мм, моста с подвесными ступеньками длиной не менее 2000 мм, вертикального шеста с металлическими поручнями-ступеньками для доступа на башню высотой 1500 мм, вертикального лаза из каната шириной не менее 2000 мм и высотой не менее 2400 мм, вертикального канатного лаза шириной не менее 900 мм и высотой не менее 2700 мм, наклонного лаза из фанеры с закрепленными на ней зацепами, декоративными ограждениями, односкатными крышами на 2-х башнях, скамейкой на опорных столбах одной башни.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 3 мм, загрунтованы и окрашены атмосферостойкой краской.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. Верхние торцы деревянных столбов (кроме тех на которых устанавливается крыша) должны быть закрыты пластиковыми заглушками.

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее 60x30 мм, стального уголка размером не менее 75x75 мм.

Пол (игровая платформа) деревянной башни размером не менее 995x995 мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Лестница высотой не менее 1500 мм должна представлять собой сборную конструкцию из боковин (тетив), ступенек, ограждений, столба с металлической опорой под бетонирование. Боковины (тетивы) лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 24 мм со сквозными пазами для установки и удержания ступенек. Ступеньки лестницы должны быть выполнены из влагостойкой ламинированной фанеры ФСФ толщиной не менее 24 мм с рифленой антискользящей поверхностью. Торцы ступенек из ламинированной фанеры должны быть обработаны защитным составом для предотвращения попадания влаги. Поручни лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 18 мм. Поручни лестницы должны иметь не менее 4-х сквозных пазов для удобства захвата при хождении. Опорный столб лестницы должен быть выполнен из соснового бруса сечением не менее 95x95 мм. Торец столба должен закрываться пластиковой декоративной заглушкой. Опорный столб должен устанавливаться на металлическую опору с последующим бетонированием. Опора должна быть изготовлена из стальной профильной трубы сечением не менее 50x25 мм и стального листа толщиной не менее 3 мм.

Горка (скат) высотой не менее 1500 мм должна представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 150 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы диаметром не менее 26,8 мм и стального листа толщиной не менее 4 мм.

Мост (переход) с подвесными ступеньками длиной не менее 2000 мм должен быть выполнен составным из боковин с подвесными ступеньками и настила под ступеньками. Переход должен иметь не менее 7-ми подвесных ступенек. Боковины должны быть выполнены из стальной профильной трубы сечением не менее 40x40, стальной профильной трубы диаметром не менее 33,5 мм. Для подвеса ступенек должна быть использована короткозвенная цепь диаметром не менее 6 мм. Подвесные ступеньки должны быть выполнены из из влагостойкой ламинированной фанеры ФСФ толщиной не менее 24 мм с рифленой антискользящей поверхностью. Все ступеньки должны быть соединены между собой короткозвенной цепью диаметром не менее 6 мм. Под центральной и крайними ступеньками должны быть установлены ограничители качения, выполненные из короткозвенной цепи диаметром не менее 6 мм. Настил под ступеньками должен быть выполнен из цельносварного стального каркаса, из стальной профильной трубы сечением не менее 50x25 мм и стальной полосы толщиной не менее 4 мм. На каркасе настила должны быть закреплен деревянный щит из влагостойкой ламинированной фанеры толщиной не менее 15 мм.

Вертикальный шест со ступеньками-поручнями должен быть выполнен цельносварным из стальной трубы диаметром не менее 42,3 мм и ступеньками-поручнями из стальной трубы диаметром не менее 21,3 мм.

Вертикальный лаз шириной не менее 2000 и высотой не менее 2400 мм должен быть изготовлен из комбинированный полипропилен-сталь каната диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими конструкциями должны быть установлены коуши, предотвращающие истирание каната. Петля каната с коушем должна быть опрессована алюминиевой втулкой исключающей выскальзывание каната. В узлах пересечения канатных стропов должны быть использованы разъемные пластиковые соединители, предотвращающие соскальзывание канатов.

Вертикальный лаз шириной не менее 900 и высотой не менее 2700 мм должен быть изготовлен из комбинированный полипропилен-сталь каната диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими конструкциями должны быть установлены коуши, предотвращающие истирание каната. Петля каната с коушем должна быть опрессована алюминиевой втулкой исключающей выскальзывание каната. В узлах пересечения канатных стропов должны быть использованы разъемные пластиковые соединители, предотвращающие соскальзывание канатов.

Наклонный лаз должен представлять собой сборную конструкцию из боковин и поверхности для лазания с закрепленными на ней зацепами. Боковины наклонного лаза должны быть выполнены из влагостойкой фанеры толщиной не менее 24 мм со сквозными пазами для удержания наклонной поверхности для лазания. Поверхность для лазания должна быть выполнена из влагостойкой ламинированной фанерой толщиной не менее 15 мм с односторонней рифленой поверхностью. На наклонной поверхности должны быть закреплены зацепы в количестве не менее 8-ми штук.

Декоративные ограждения на башню должны быть выполнены в виде составной конструкции из 2-х горизонтальных стяжек из влагостойкой фанеры толщиной не менее 18 мм и вертикальными накладками (штакетником) из влагостойкой ламинированной фанеры толщиной не менее 15 мм.

Односкатная крыша должна быть представлять собой составную конструкцию из фронтонов, обеспечивающих односторонний скат крыши и настила на крышу. Фронтоны должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм со сквозными пазами для удержания настила крыши. Настил крыши должен быть выполнен наборным не менее чем из 5-ти декоративных панелей из влагостойкой фанеры толщиной не менее 15 мм. Декоративные панели при установке должны быть установлены с взаимным перекрытием смежных панелей между собой на расстояние не менее 30 мм.

Скамейка, закрепленная на опорных столбах башни должны представлять собой сборную конструкцию из опорной стяжки и сиденья, изготовленных из влагостойкой ламинированной фанеры толщиной не менее 15 мм.

Игровой комплекс должен включать в себя:

  • Деревянная башня 995x995 мм с высотой пола H=1500 мм и крышей - 2 шт;
  • Деревянная башня 995x995 мм с высотой пола H=1500 мм без крыши - 1 шт;
  • Лестница фанерная H=1500 мм - 1 шт;
  • Горка H=1500 мм - 1 шт;
  • Мост с подвесными ступеньками - 1 шт;
  • Вертикальный лаз со ступеньками - 1 шт;
  • Вертикальный лаз из каната шириной 2000 мм - 1 шт;
  • Вертикальный лаз из каната шириной 900 мм - 1 шт;
  • Наклонный фанерный лаз с зацепами H=1500 мм - 1 шт;
  • Декоративные ограждения на башню - 3 шт;
  • Крыша односкатная с наборной кровлей (настилом) - 2 шт;
  • Скамейка - 1 шт.
