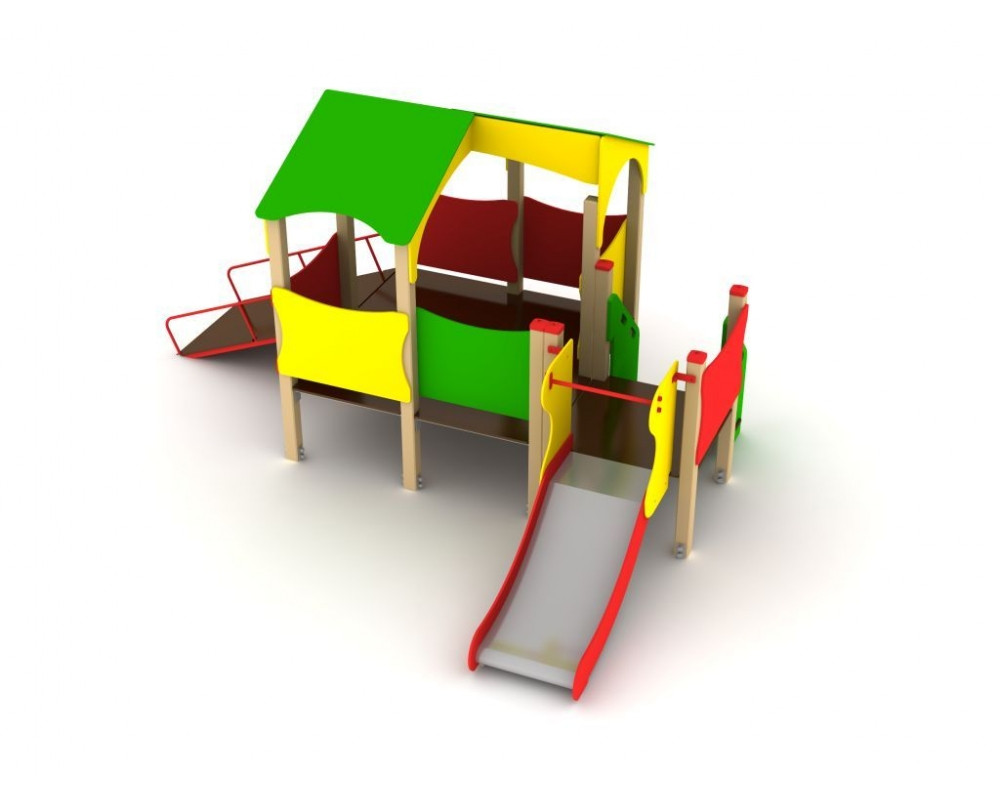

ИК-04.5 Игровой комплекс

ИК-04.5 Игровой комплекс 0ИК-04.5 Игровой комплекс 1
  • Модель: ИК-04.5
  • Размеры, мм: H=2400, L=4530, B=3500;
  • Возраст: от 3-7 лет;
  • Высота ската: 600 мм.

Игровой комплекс должен использоваться детьми от 3 до 7 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

Габаритные размеры комплекса должны быть не менее: H=2400, L=4530, B=3500 мм.

Игровой комплекс должен был выполнен в виде двух одноуровневых башен с высотой платформы для игры не менее 600 мм от поверхности площадки с закреплёнными на них игровыми элементами. Одна из башен прямоугольная в плане должна иметь размеры не менее 1895x1895 мм и две односкатные крыши. Вторая башня должна быть выполнена без крыши и, иметь габаритные размеры в плане не менее 995x995 мм.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. Верхние торцы деревянных столбов (кроме тех на которых устанавливается крыша) должны быть закрыты пластиковыми заглушками.

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее ВГП Ду32, стального горячекатаного листа толщиной не менее 3 мм.

Пол (игровая платформа) деревянной башни размером не менее 1895x1895 мм и деревянной башни размером не менее 995x995 мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Скат высотой не менее 600 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 110 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Ограждение на башнях должно быть выполнено из цельного листа влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Лестница высотой не менее 600 мм должна представлять собой сборную конструкцию из боковин и ступенек. Боковины лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 24 мм со сквозными пазами для установки и удержания ступенек. Ступеньки лестницы должны быть выполнены из влагостойкой ламинированной фанеры ФСФ толщиной не менее 24 мм с рифленой антискользящей поверхностью. Торцы ступенек из ламинированной фанеры должны быть обработаны защитным составом для предотвращения попадания влаги. Боковины лестницы должны иметь не менее 2-х сквозных пазов с каждой стороны для удобства захвата при хождении.

Крыша должна быть выполнена односкатной с фронтонами из влагостойкой фанеры ФСФ толщиной не менее 15 мм и скатом из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Трап для деревянной башни должен представлять собой сборную конструкцию из основания и настила. Основание трапа должно быть выполнено цельносварным из стальной профильной трубы сечением не менее 40x25 мм и стальной трубы сечением не менее ВГП Ду15. Настил для трапа должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользащей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Игровой комплекс должен включать в себя:

  • Деревянная башня 1895x1895 мм с высотой пола H=600 мм - 1 шт;
  • Деревянная башня 995x995 мм с высотой пола H=600 мм - 1 шт;
  • Трап наклонный H=600 мм - 1 шт;
  • Скат H=600 мм - 1 шт;
  • Ограждение для деревянной башни  - 7 шт;
  • Крыша односкатная - 2 шт;
  • Лестница фанерная H=600 мм - 1 шт.
