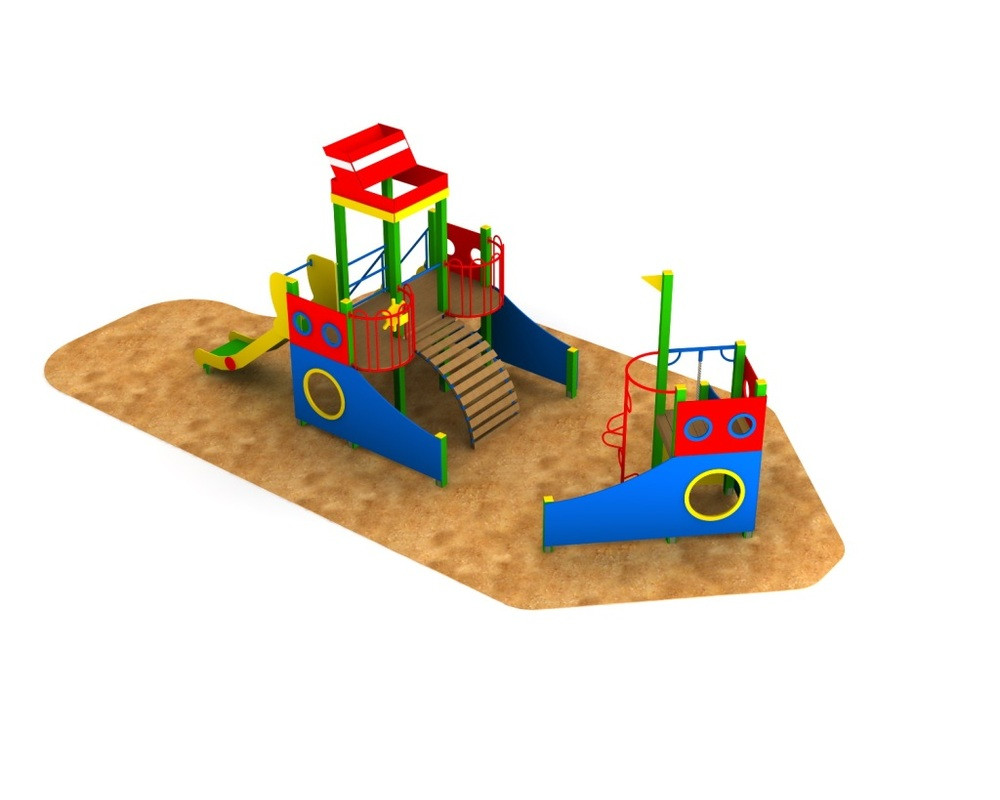

ИК-11 Игровой комплекс “Корабль”
- Модель: ИК-11
- Размеры, мм: H=3350, L=8350, B=3450;
- Возраст: от 5-14 лет;
- Высота ската: 1200 мм.
Игровой комплекс должен использоваться детьми от 5 до 14 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

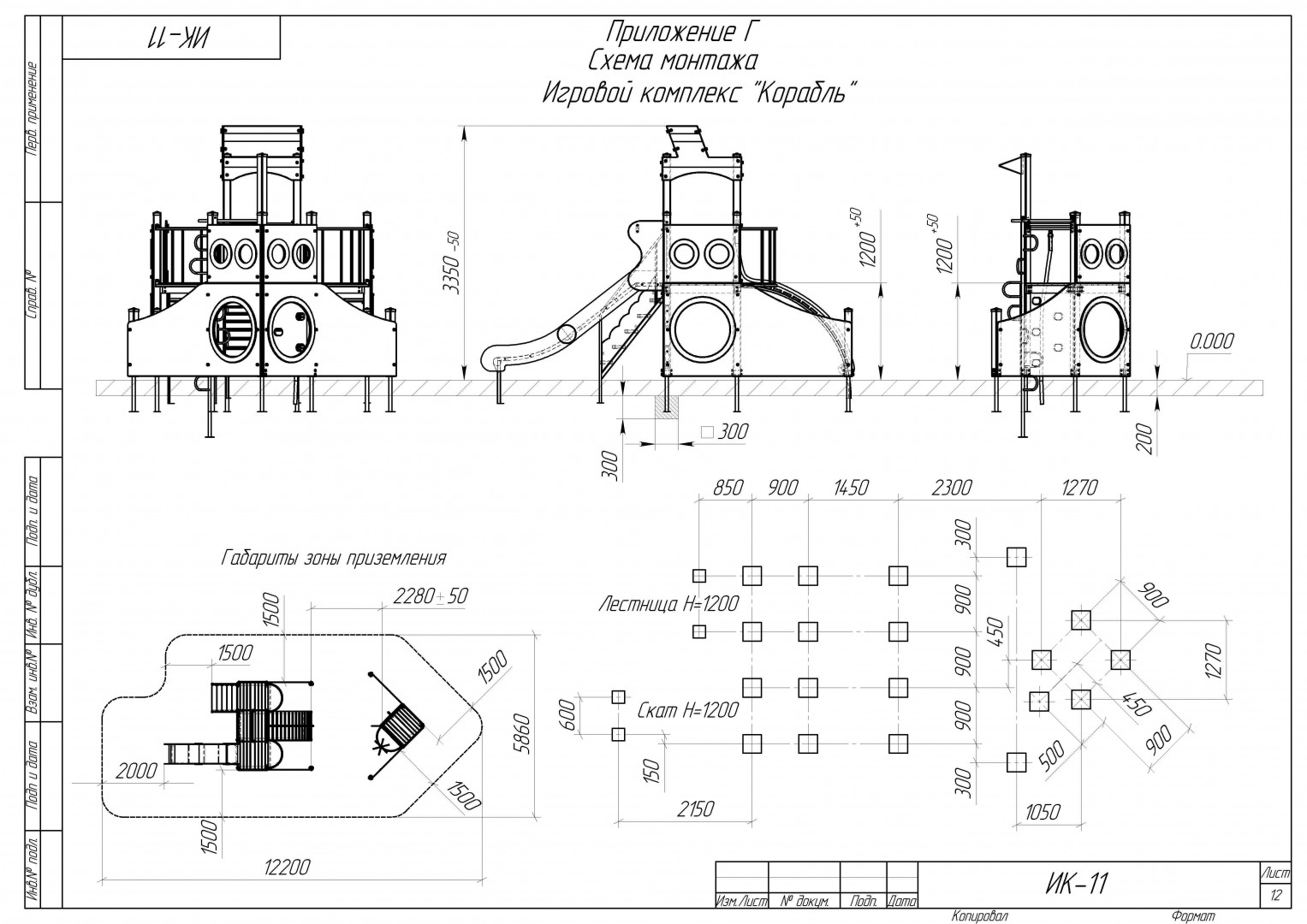

Габаритные размеры комплекса должны быть не менее: H=3350 мм, L=8350 мм, B=3450 мм.
Игровой комплекс должен быть выполнен в едином тематическом стиле “Корабль” и включать в себя три одноуровневых башни общими размерами не менее 995x2795 мм и одной отдельно стоящей башни размерами не менее 995x995 мм с закрепленными на них игровыми элементами и декоративными накладками в виде силуэта кормовой и носовой части корабля. Центральная башня кормовой части должна быть выполнена с крышей в виде силуэта корабельной трубы. Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).
Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее
Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.
Фанерные детали должны иметь скругление по всем кромкам радиусом не менее
Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. Верхние торцы деревянных столбов (за исключением столбов к которым крепится крыша) должны быть закрыты пластиковыми заглушками.
Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее ВГП Ду32, стального горячекатаного листа толщиной не менее
Пол (игровая платформа) деревянной башни размером не менее 995x995мм и 995x2795 мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее
Лестница высотой не менее
Скат высотой не менее
Наклонный лаз (мост) должен быть выполнен из цельносварного каркаса и настила в виде отдельных ступенек. Цельносварной каркас моста должен быть выполнен из стальной профильной трубы сечением не менее 30x30мм, и стального листа толщиной не менее
Вертикальный лаз “Скала” высотой не менее
Вертикальный металлический шест со ступеньками по винтовой линии должен быть выполнен цельносварным. Вертикальная стойка должна быть выполнена из трубы не менее ВГП Ду32, дуга крепления должна быть выполнена из стальной трубы сечением не менее ВГП Ду20. Ступеньки должны быть выполнены из стальной трубы сечением не менее ВГП Ду15.
Крыша на деревянную башню должна быть выполнена в едином тематическом стиле с игровым комплексом. Боковины, фронтоны и стяжки крыши должны быть изготовлены из влагостойкой фанеры ФСФ толщиной не менее
Декоративные накладки в виде силуэта корабля образующие кормовую и носовую части должны быть изготовлены из влагостойкой фанеры ФСФ толщиной не менее
Ограждение на деревянных башнях должно быть выполнено в едином стиле игрового комплекса и иметь не менее двух отверстий-вырезов, стилизованных под иллюминатор.
Сдвоенные перемычки, соединяющие приставные столбы башен должны быть выполнены из стальной профильной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее
Балкон на башню должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 30x30 мм и стальной трубы сечением не менее 20x20 мм. Настил на балконе должен быть выполнен из влагостойкой ламинированной ФСФ фанеры толщиной не менее
Игровой комплекс должен состоять из:
- Деревянная башня 995x2795 мм с высотой пола H=1200 мм - 1 шт;
- Деревянная башня 995x995 мм с высотой пола H=1200 мм - 1 шт;
- Лестница фанерная H=1200 мм - 1 шт;
- Скат H=1200 мм- 1 шт;
- Наклонный лаз (мост) с деревянным настилом H=1200 мм - 1 шт;
- Шест металлический (Ёлочка) с металлическими ступеньками по винтовой линии H=1200 мм - 3 шт;
- Вертикальный лаз “Скала” с канатом - 1 шт;
- Крыша в тематическом стиле игрового комплекса - 4 шт;
- Балкон - 2 шт;
- Ограждение на башню в тематическом стиле игрового комплекса - 4 шт;
- Декоративные накладки в тематическом стиле игрового комплекса - 4 шт.
