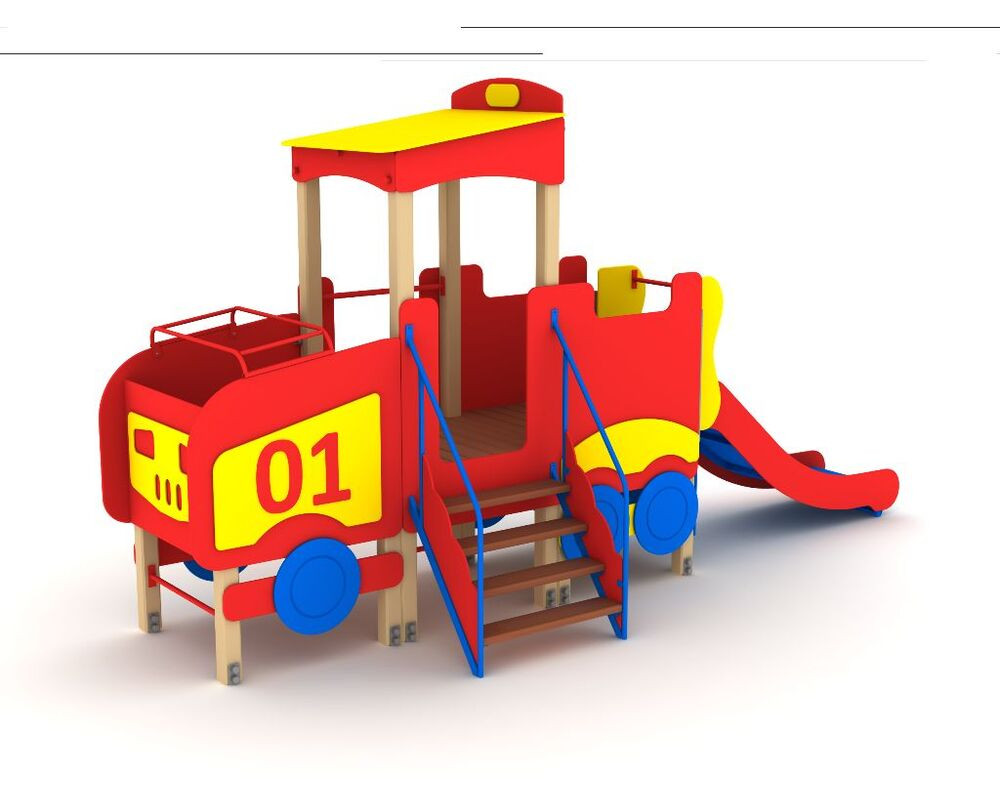

ИК-12.1 Игровой комплекс “Грузовик”

Игровой комплекс должен использоваться детьми от 3 до 10 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

Габаритные размеры комплекса должны быть не менее: H=2800 мм, L=1740 мм, B=5080 мм.

Игровой комплекс должен был выполнен в виде трёх деревянных башен с закрепленными на них игровыми элементами и тематическими накладками.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм.

Пол (игровая платформа) деревянной башни размером не менее 995x2975мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги. (Допускается изготовление пола деревянной башни из сосновой доски сечением не менее 30x105 мм).

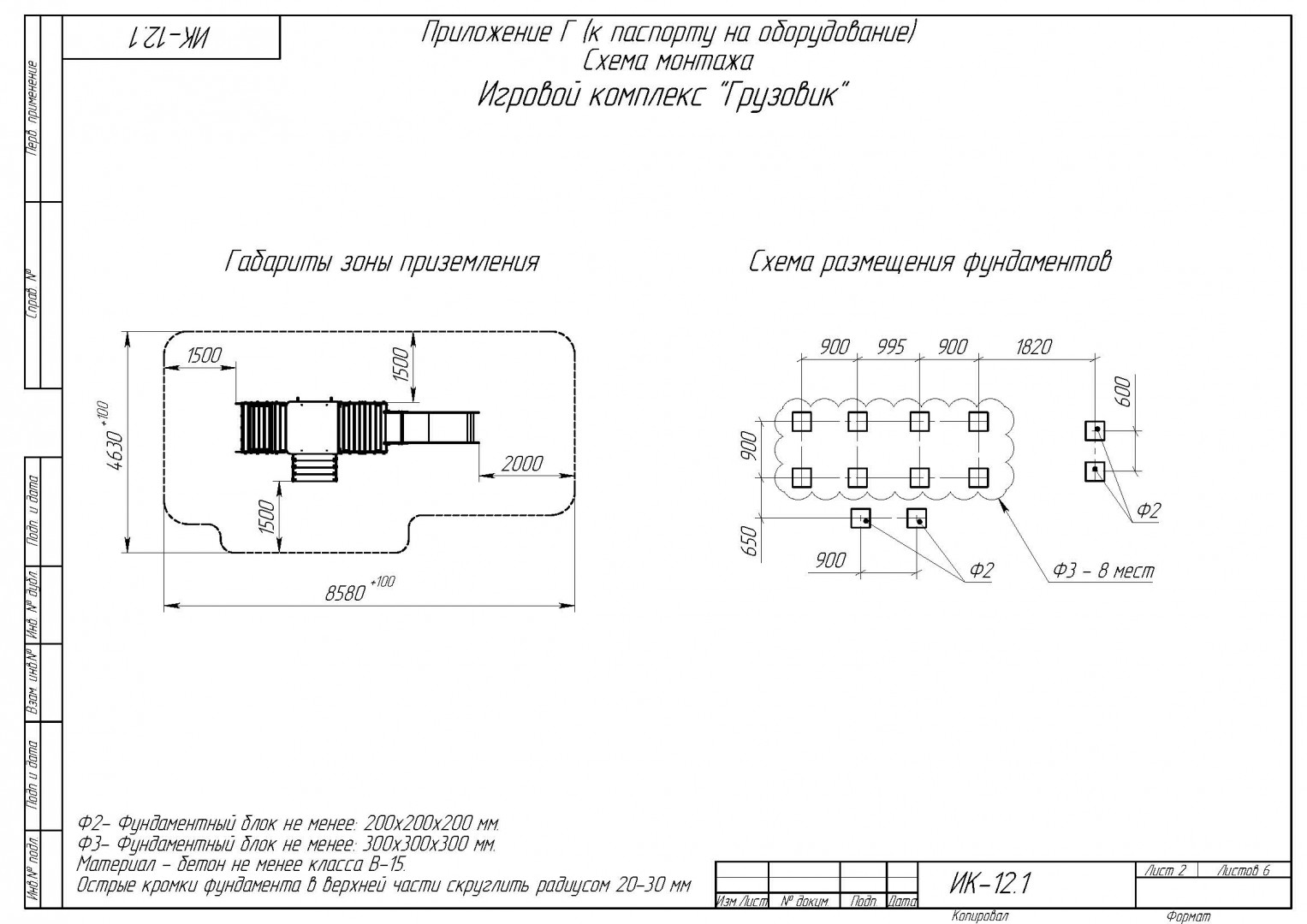

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее ВГП Ду32, стального горячекатаного листа толщиной не менее 3 мм.

Скат высотой не менее 900 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 110 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Лестница должна быть выполнена из двух цельносварных боковин и ступенек из сосновой доски толщиной не менее 40 мм (допускается замена сосновой доски на влагостойкую ламинированную фанеру ФСФ толщиной не менее 18 мм в два слоя). Доска лестницы должна иметь скругление кромок радиусом не менее 5 мм. Боковина лестницы должна быть изготовлена из стальной профильной трубы сечением не менее 50x25мм, стальной трубы сечением не менее Ду20, стального листа толщиной не менее 5 мм. Боковины лестницы должны иметь декоративные вставки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Ограждение-багажник должно быть выполнено цельносварным из стальной профильной трубы сечением не менее 20x20, стального листа толщиной не менее 4 мм и стальной трубы сечением не менее ВГП Ду15.

Крыша на деревянную башню должна быть выполнена в стиле “Грузовик”. Фронтоны крыши должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм, скат крыши должен быть выполнен из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Тематические боковые накладки на башни должны быть выполнены в стиле “Грузовик” (должны быть накладки: в виде силуэта кабины, багажника и кузова грузовика). Боковые накладки должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Игровой комплекс должен включать в себя:

• Башня с высотой пола H=900 мм и боковыми накладками в виде силуэта багажника грузовика - 1 шт;
• Башня c крышей с высотой пола H=900 мм и боковыми на кладками в виде силуэта кабины грузовика - 1 шт;
• Башня с высотой пола H=900мм и боковыми накладками в виде силуэта кузова грузовика - 1 шт;
• Скат H=900 мм - 1 шт;
• Лестница H=900 мм - 1 шт;
• Ограждение-багажник. - 1 шт.
