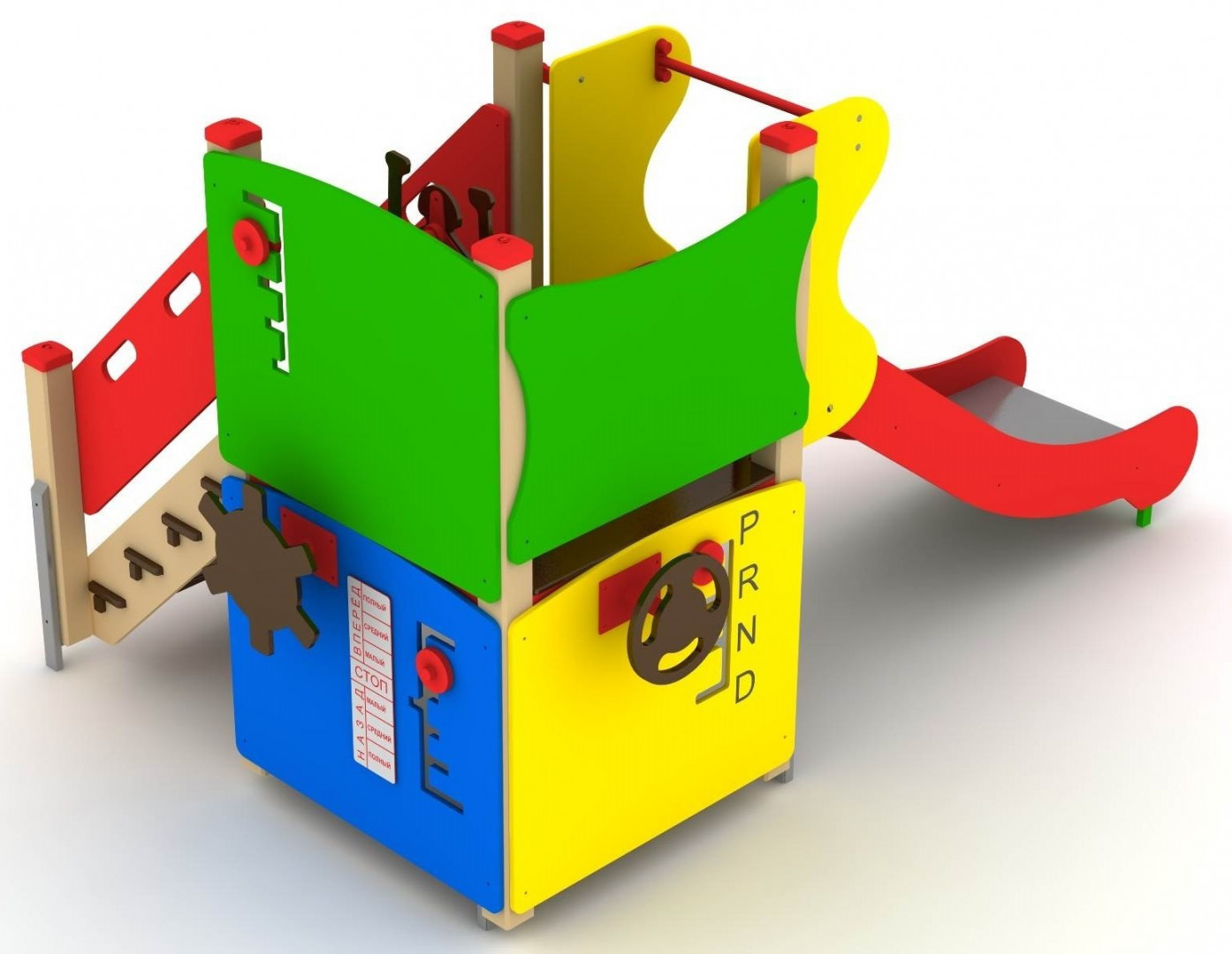

ИК-12.4 Игровой комплекс

ИК-12.4 Игровой комплекс 0
  • Модель: ИК-12.4
  • Размеры, мм: H=1820, L=2010, B=3120;
  • Возраст: от 3-10 лет;
  • Высота ската: 900 мм.

Игровой комплекс должен использоваться детьми от 3 до 10 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

Габаритные размеры комплекса должны быть не менее: H=1820, L=2010, B=3120 мм.

Игровой комплекс должен был выполнен в виде отдельно стоящей башни без крыши с высотой платформы для игры не менее 900 мм от поверхности и закрепленных на башне игровыми элементами: фанерной лестницей высотой не менее 900 мм, горки высотой не менее 900 мм, ограждением и 3-мя тематическими игровыми панелями различной технической стилистики: авиация, авто, мореплавание.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 3 мм, загрунтованы и окрашены атмосферостойкой краской.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должно быть выполнено скругление радиусом 8 мм или снята фаска не менее 8x45°. Верхние торцы деревянных столбов (кроме тех на которых устанавливается крыша) должны быть закрыты пластиковыми заглушками.

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее 60x30 мм, стального уголка размером не менее 75x75 мм.

Пол (игровая платформа) деревянной башни размером не менее 995x995 мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Лестница высотой не менее 900 мм должна представлять собой сборную конструкцию из боковин (тетив), ступенек, ограждений, столба с металлической опорой под бетонирование. Боковины (тетивы) лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 24 мм со сквозными пазами для установки и удержания ступенек. Ступеньки лестницы должны быть выполнены из влагостойкой ламинированной фанеры ФСФ толщиной не менее 24 мм с рифленой антискользящей поверхностью. Торцы ступенек из ламинированной фанеры должны быть обработаны защитным составом для предотвращения попадания влаги. Поручни лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 18 мм. Поручни лестницы должны иметь не менее 2-х сквозных пазов для удобства захвата при хождении. Опорный столб лестницы должен быть выполнен из соснового бруса сечением не менее 95x95 мм. Торец столба должен закрываться пластиковой декоративной заглушкой. Опорный столб должен устанавливаться на металлическую опору с последующим бетонированием. Опора должна быть изготовлена из стальной профильной трубы сечением не менее 50x25 мм и стального листа толщиной не менее 3 мм.

Горка (скат) высотой не менее 900 мм должна представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 100 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы диаметром не менее 26,8 мм и стального листа толщиной не менее 4 мм.

Ограждение на башне должно быть выполнено в виде сплошной панели с 3-мя радиусными вырезами (по бокам и в верхней части). Панель ограждения должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Игровая панель “Авиаштурвал” должна представлять собой сборную конструкцию из основания, изготовленного из влагостойкой фанеры толщиной не менее 15 мм со сквозными пазами и подвижным элементом, имитирующим процесс переключения тяги самолетных двигателей и вращающегося элемента управления выполненного в виде силуэта самолетного штурвала. Вращающийся авиаштурвал, должен представлять собой сборную конструкцию из фанерной накладки, изготовленной из влагостойкой фанеры ФСФ толщиной не менее 15 мм и кронштейна с вращающейся буксой. В узле вращения буксы должны быть использованы шариковые подшипники закрытого типа для исключения необходимости дополнительного смазывания № 201 (либо другие, не уступающими по характеристикам). Корпус (букса) должен быть изготовлен из стального прутка сечением не менее Ø40 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров.

Игровая панель “Авторуль” должна представлять собой сборную конструкцию из основания, изготовленного из влагостойкой фанеры толщиной не менее 15 мм со сквозными пазами и подвижным элементом, имитирующим процесс переключения передач и вращающегося руля. Вращающийся руль, представляющий собой сборную конструкцию из фанерной накладки, изготовленной из влагостойкой фанеры ФСФ толщиной не менее 15 мм и кронштейна с вращающейся буксой. В узле вращения буксы должны быть использованы шариковые подшипники закрытого типа для исключения необходимости дополнительного смазывания № 201 (либо другие, не уступающими по характеристикам). Корпус (букса) должен быть изготовлен из стального прутка сечением не менее Ø40 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров.

Игровая панель “Штурвал” должна представлять собой сборную конструкцию из основания, изготовленного из влагостойкой фанеры толщиной не менее 15 мм со сквозными пазами и подвижным элементом, имитирующим процесс изменения тяги двигателей и изменения направления движения морского судна и вращающегося элемента управления выполненного в виде силуэта морского штурвала. Вращающийся штурвал, должен представлять собой сборную конструкцию из фанерной накладки, изготовленной из влагостойкой фанеры ФСФ толщиной не менее 15 мм и кронштейна с вращающейся буксой. В узле вращения буксы должны быть использованы шариковые подшипники закрытого типа для исключения необходимости дополнительного смазывания № 201 (либо другие, не уступающими по характеристикам). Корпус (букса) должен быть изготовлен из стального прутка сечением не менее Ø40 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров.

Игровой комплекс должен включать в себя:

  • Деревянная башня 995x995 мм с высотой пола H=900 мм без крыши - 1 шт;
  • Лестница фанерная H=900 мм - 1 шт;
  • Горка H=900 мм - 1 шт;
  • Ограждение на башню- 1 шт;
  • Игровая панель “Авиаштурвал”- 1 шт;
  • Игровая панель “Авторуль” - 1 шт;
  • Игровая панель “Штурвал” - 1 шт.
