ИК-20.2 Игровой комплекс "Вездеход"

ИК-20.2 Игровой комплекс "Вездеход" 0ИК-20.2 Игровой комплекс "Вездеход" 1
  • Модель: ИК-20.2
  • Размеры, мм: H=2520, L=3930 B=4100;
  • Возраст: от 3-7 лет;
  • Высота ската: 900 мм.

Игровой комплекс должен использоваться детьми от 3 до 7 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

Габаритные размеры комплекса должны быть не менее: H=2520, L=3930, B=4100.

Игровой комплекс должен был выполнен в виде двух деревянных башен с закрепленными на них игровыми элементами и тематическими накладками.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм.

Пол (игровая платформа) деревянной башни размером не менее 995x995мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги. (Допускается изготовление пола деревянной башни из сосновой доски сечением не менее 30x105 мм).

На верхние торцы деревянных столбов должны быть установлены пластиковые заглушки.

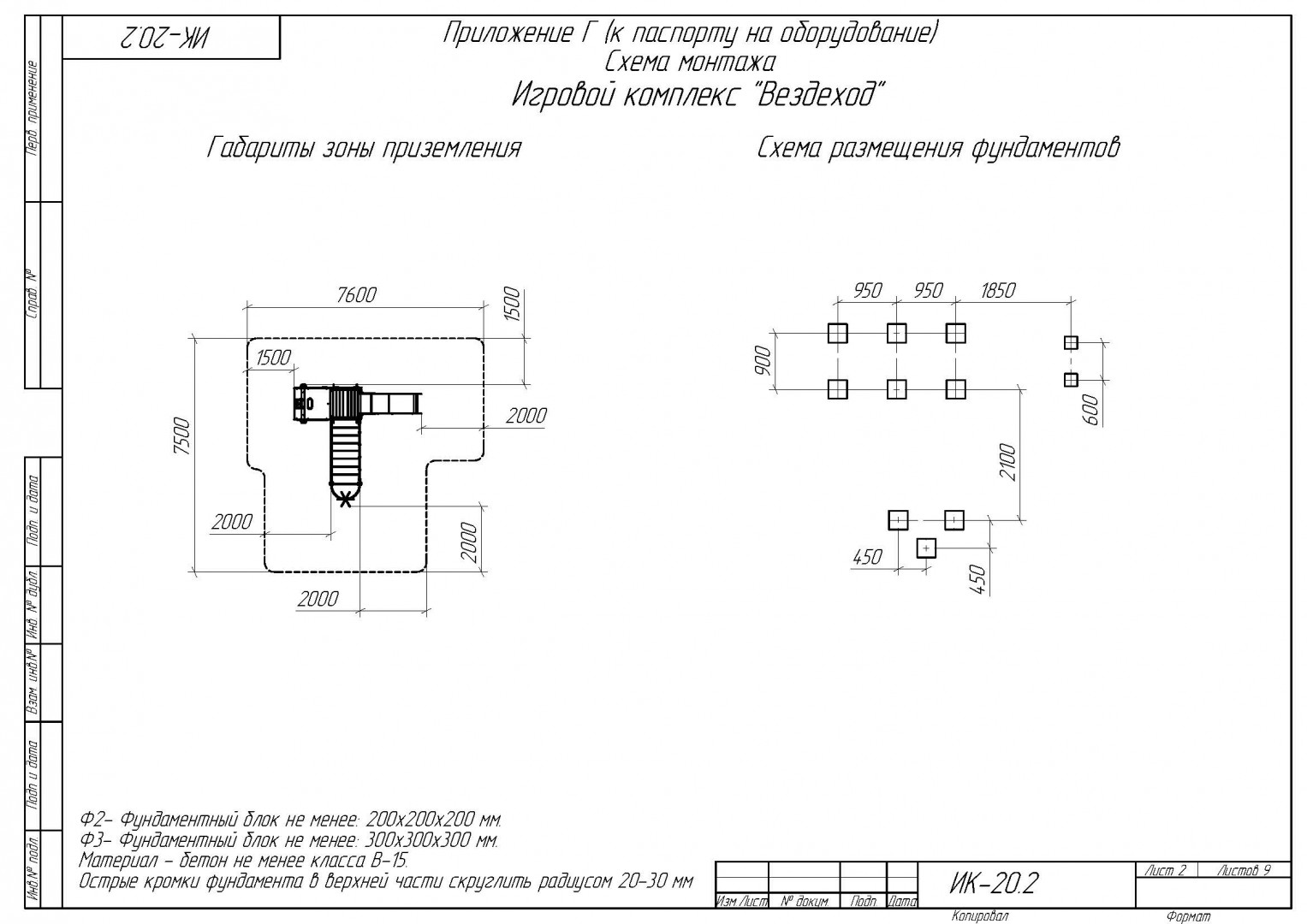

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее ВГП Ду32, стального горячекатаного листа толщиной не менее 3 мм.

Скат высотой не менее 900 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 110 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Тематические боковые накладки должны быть выполнены в виде силуэта вездехода и изготовлены из влагостойкой фанеры ФСФ толщиной не менее 15 мм. На боковых накладках должны быть изготовлены отверстия-ступеньки размером не менее 120x80 мм. Для удобства подъема по ступенькам на боковинах должны быть закреплены поручни, изготовленные из стальной трубы сечением не менее ВГП Ду15 и стального листа толщиной не менее 4 мм.

Внутри башни-кабины должна быть установлена скамейка, изготовленная из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Внутри башни-кабины должен быть установлен вращающийся игровой элемент руль, изготовленный из стальной профильной трубы 40x20мм, стальной трубы сечением не менее Ду15, стального прутка диаметром не менее 20 мм.

Сдвоенные перемычки, соединяющие приставные столбы должны быть выполнены из стальной профильной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 5 мм.

Вертикальный металлический шест со ступеньками по винтовой линии должен быть выполнен цельносварным. Вертикальная стойка должна быть выполнена из трубы не менее ВГП Ду32, дуга крепления должна быть выполнена из стальной трубы сечением не менее ВГП Ду20. Ступеньки должны быть выполнены из стальной трубы сечением не менее ВГП Ду15.

Металлический рукоход, длиной не менее 2000 мм, должен быть выполнены цельносварным из стальной профильной трубы сечением не менее 40x40мм и трубы сечением не менее ВГП Ду20.

Вертикальная лестница шириной не менее 2000 мм должна быть изготовлена из стальной профильной трубы сечением не менее 40x20мм и полипропиленового каната. Комбинированный полипропилен-сталь канат должен быть диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими конструкциями должны быть установлены стальные коуши, предотвращающие истирание каната. Петля каната с коушем должна быть опрессована алюминиевой втулкой исключающей выскальзывание каната. В узлах пересечения канатных стропов должны быть использованы разъемные пластиковые соединители, предотвращающие соскальзывание канатов.

Игровой комплекс должен включать в себя:

  • Башня с высотой пола H=600 мм и боковыми накладками в виде силуэта кабины снегохода - 1 шт;
  • Башня с высотой пола H=900мм и боковыми на кладками в виде силуэта кузова снегохода - 1 шт;
  • Скат H=900 мм - 1 шт;
  • Игровой элемент “Вращающийся руль” - 1 шт;
  • Рукоход-переход L=2000 мм - 1 шт;
  • Вертикальная канатная лестница L=2000 мм - 1 шт;
  • Шест металлический со ступеньками по винтовой линии - 1 шт.
