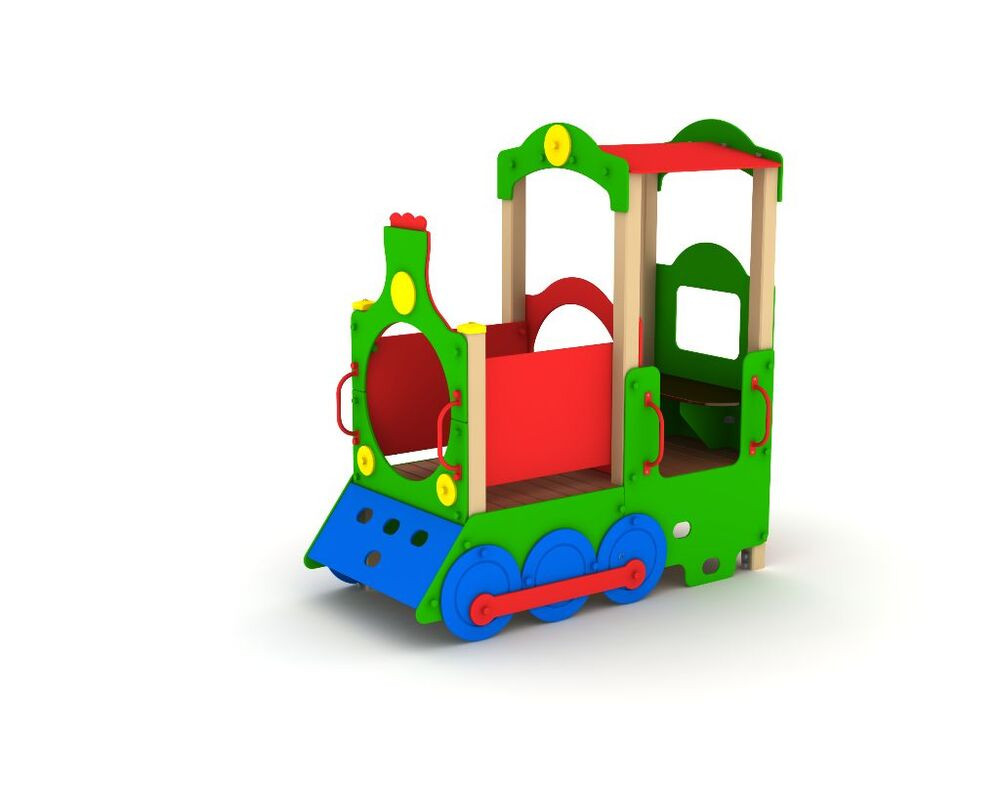

ИК-23 Игровой комплекс "Паровозик"

Игровой комплекс должен использоваться детьми от 3 до 8 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

Габаритные размеры комплекса должны быть не менее: H=2370 мм, L=2220 мм, B=1250 мм.

Игровой комплекс должен был выполнен в виде двух деревянных башен с закрепленными на них игровыми элементами и декоративными накладками.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. Верхние торцы деревянных столбов должны быть закрыты пластиковыми заглушками (за исключением столбов на которые устанавливается крыша).

Пол (игровая платформа) деревянной башни размером не менее 995x1990 мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги. (Допускается изготовление пола деревянной башни из сосновой доски сечением не менее 30x105 мм).

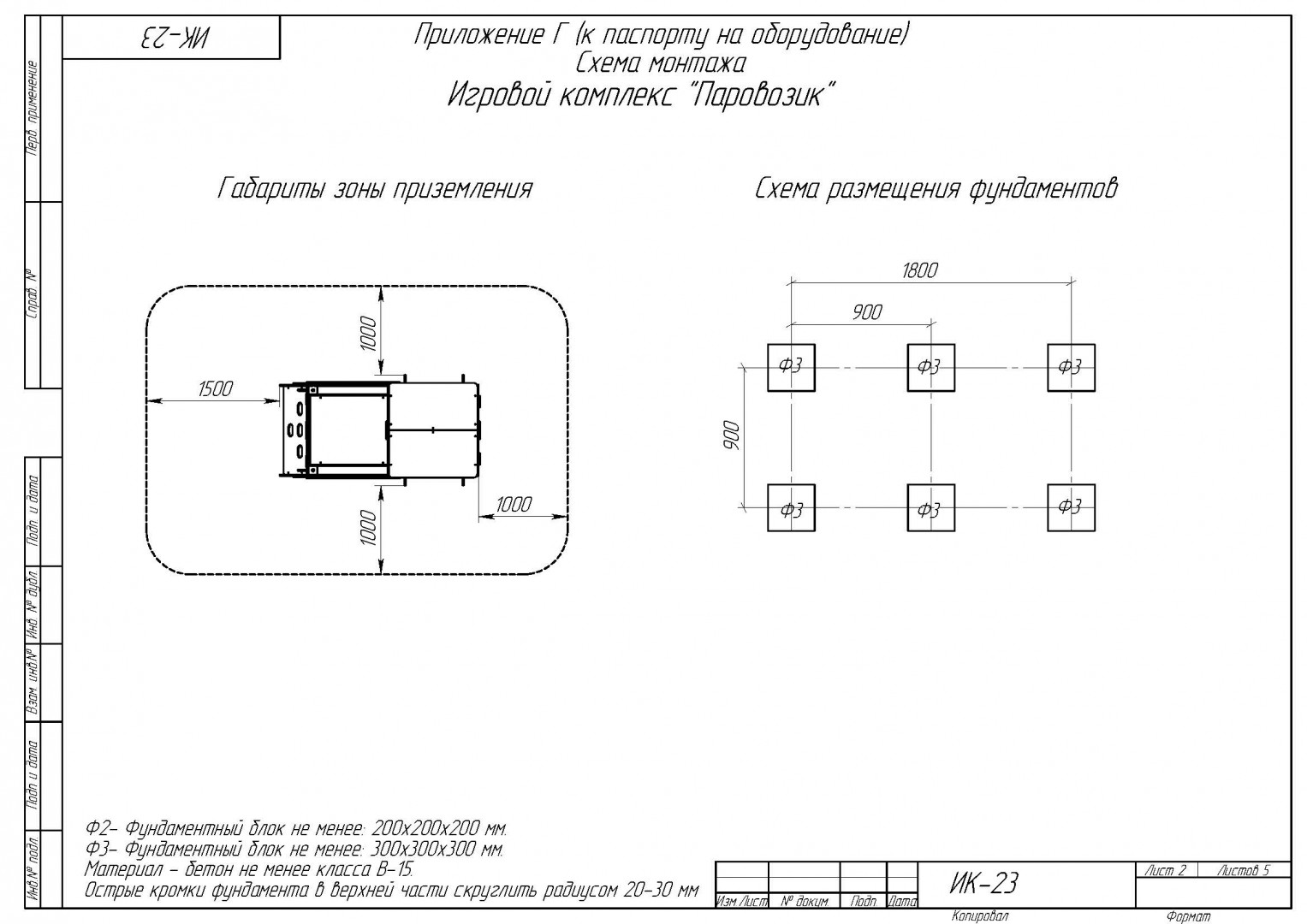

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее ВГП Ду32, стального горячекатаного листа толщиной не менее 3 мм.

Декоративные накладки на башни должны быть выполнены в тематическом стиле “Паровоз” (должны быть накладки: в виде силуэта паровозного котла, паровозных колёс с приводной тягой, и кабины машиниста).

Декоративные накладки должны быть изготовлены из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

На боковых накладках для деревянной башни должны быть изготовлены отверстия-ступеньки размером не менее 120x80 мм. Для удобства подъема по ступенькам на боковинах должны быть закреплены поручни, изготовленные из стальной трубы сечением не менее ВГП Ду15 и стального листа толщиной не менее 4 мм.

Крыша должна быть выполнена в общем тематическом стиле “Паровоз”. Фронтоны крыши должны быть изготовлены из влагостойкой фанеры ФСФ толщиной не менее 15 мм, скат крыши должен быть изготовлен из влагостойкой фанеры толщиной не менее 12 мм.

Игровой комплекс должен включать в себя:

• Башня с высотой пола H=600 мм и боковыми накладками в виде силуэта паровозного котла - 1 шт;
• Башня с высотой пола H=600 мм и боковыми накладками в виде силуэта кабины машиниста - 1 шт;
• Крыша в тематическом стиле “Паровоз” - 1 шт.
