ИК-23.2 Игровой комплекс "Поезд"

ИК-23.2 Игровой комплекс "Поезд" 0ИК-23.2 Игровой комплекс "Поезд" 1
  • Модель: ИК-23.2
  • Размеры, мм: H=2720 мм, L=4300, B=5240;
  • Возраст: от 3-8 лет;
  • Высота ската: 900 мм.

Игровой комплекс должен использоваться детьми от 3 до 8 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

Габаритные размеры комплекса должны быть не менее: H=2720 мм, L=4300, B=5240 мм.

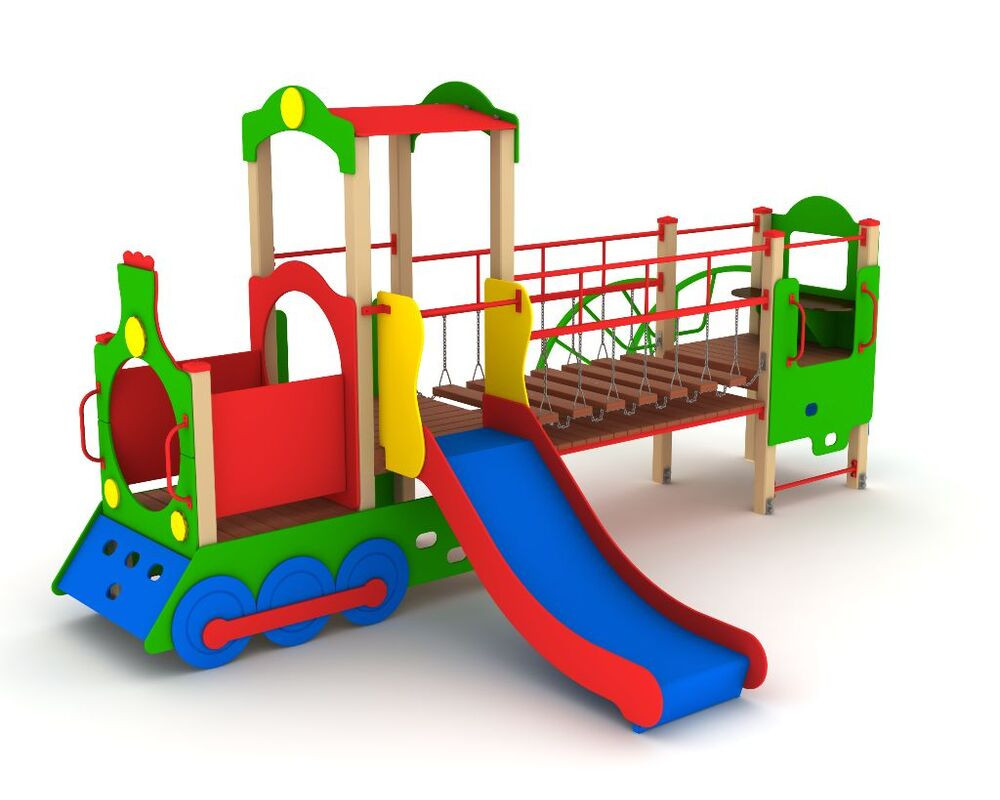

Игровой комплекс должен был выполнен в виде трёх деревянных башен с разной высотой пола с закрепленными на них игровыми элементами и декоративными накладками.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. Верхние торцы деревянных столбов должны быть закрыты пластиковыми заглушками (за исключением столбов на которые устанавливается крыша).

Пол (игровая платформа) деревянной башни размером не менее 995x995мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги. (Допускается изготовление пола деревянной башни из сосновой доски сечением не менее 30x105 мм).

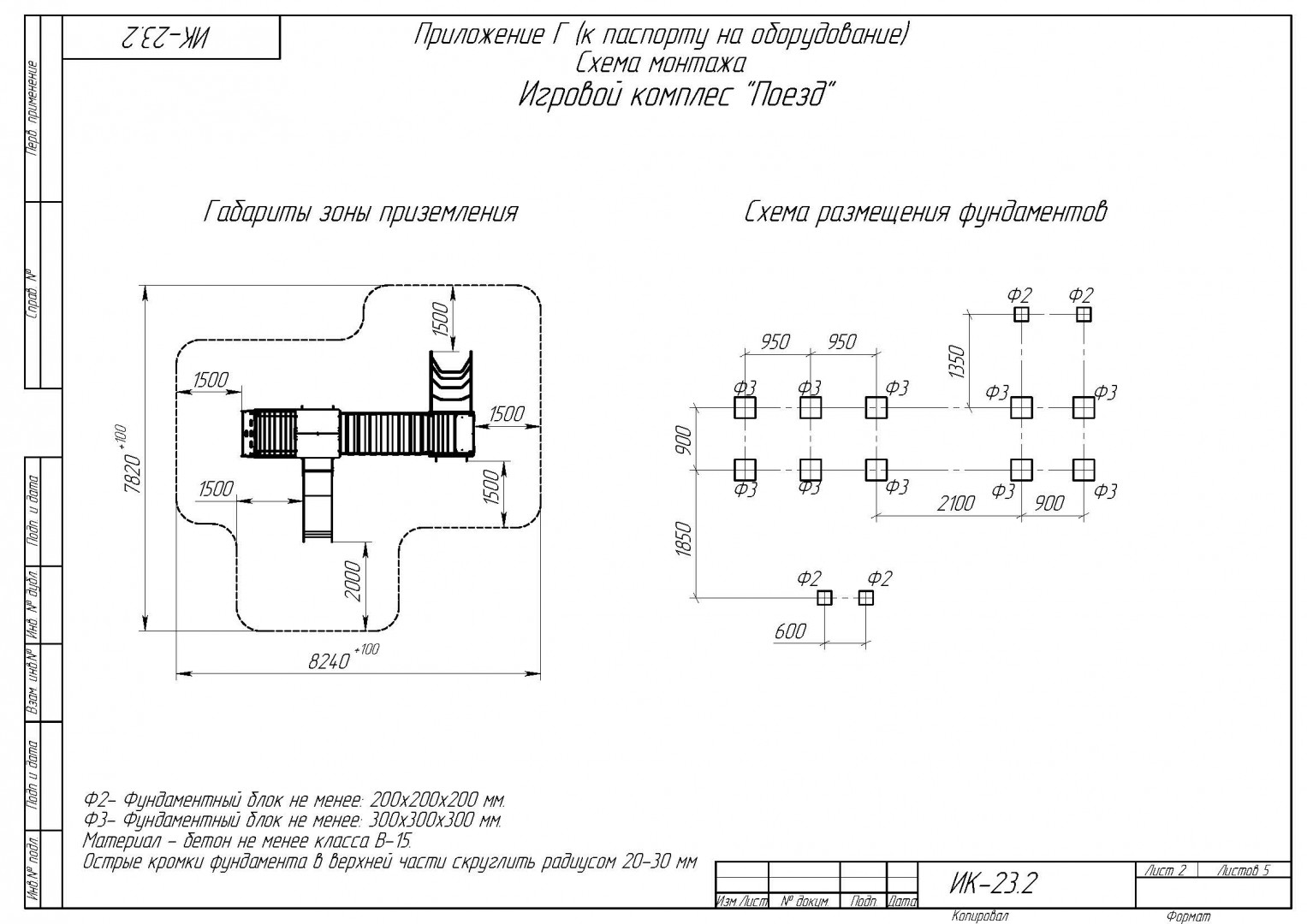

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее ВГП Ду32, стального горячекатаного листа толщиной не менее 3 мм.

Скат высотой не менее 900 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 110 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Декоративные накладки на башни должны быть выполнены в тематическом стиле “Паровоз” (должны быть накладки: в виде силуэта паровозного котла, паровозных колёс с приводной тягой, и кабины машиниста).

Декоративные накладки должны быть изготовлены из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Внутри башни-вагона должная быть установлена скамейка, изготовленная из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

На боковых накладках для деревянной башни с высотой пола H=900 мм должны быть изготовлены отверстия-ступеньки размером не менее 120x80 мм. Для удобства подъема по ступенькам на боковинах должны быть закреплены поручни, изготовленные из стальной трубы сечением не менее ВГП Ду15 и стального листа толщиной не менее 4 мм.

Крыша должна быть выполнена в общем тематическом стиле “Паровоз”. Фронтоны крыши должны быть изготовлены из влагостойкой фанеры ФСФ толщиной не менее 15 мм, скат крыши должен быть изготовлен из влагостойкой фанеры толщиной не менее 12 мм.

Переход с подвесными ступеньками длиной не менее 2000 мм должен быть выполнен составным из боковин с подвесными ступеньками и настила под ступеньками. Переход должен иметь не менее 7-ми подвесных ступенек. Боковины должны быть выполнены из стальной профильной трубы сечением не менее 40x40, стальной профильной трубы сечением не менее ВГП Ду25. Для подвеса ступенек должна быть использована короткозвенная цепь диаметром не менее 6 мм. Подвесные ступеньки должны быть выполнены из сосновой доски толщиной не менее 40 мм. Все ступеньки должны быть соединены между собой короткозвенной цепью диаметром не менее 6 мм. Под центральной и крайними ступеньками должны быть установлены ограничители качения, выполненные из короткозвенной цепи диаметром не менее 6 мм. Настил под ступеньками должен быть из цельносварного стального каркаса, выполненного из стальной профильной трубы сечением не менее 40x25 мм и стальной полосы толщиной не менее 4 мм. На каркасе настила должны быть закреплен деревянный щит из сосновой доски толщиной не менее 30 мм.

Металлический наклонный лаз (мост) должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40 мм и стальной трубы сечением не менее ВГВ Ду20.

Игровой комплекс должен включать в себя:

  • Башня с высотой пола H=600 мм и боковыми накладками в виде силуэта паровозного котла - 1 шт;
  • Башня с высотой пола H=900 мм и боковыми накладками в виде силуэта кабины машиниста - 1 шт;
  • Башня с высотой пола H=900 мм и боковыми накладками в виде силуэта вагона - 1 шт;
  • Скат H=900 мм - 1 шт;
  • Крыша в тематическом стиле “Паровоз” - 1 шт;
  • Переход между башнями L=2000 мм с подвесными ступеньками - 1 шт;
  • Наклонный металлический лаз (мост) - 1 шт.
