ИК-25 Игровой комплекс “Юнга”

Игровой комплекс должен использоваться детьми от 3 до 8 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

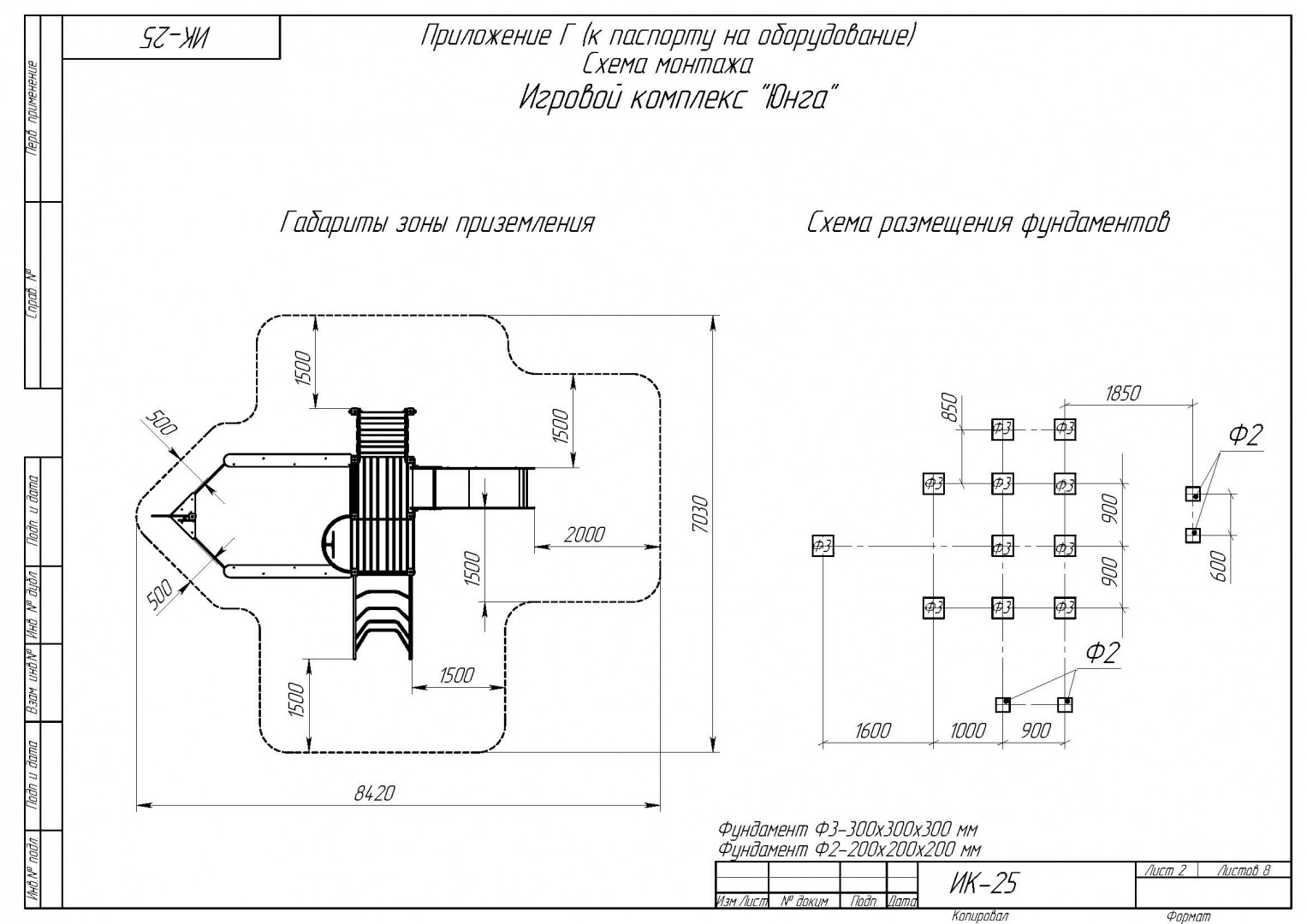

Габаритные размеры комплекса должны быть не менее: H=1815 мм, L=4030 мм, B=6150 мм.

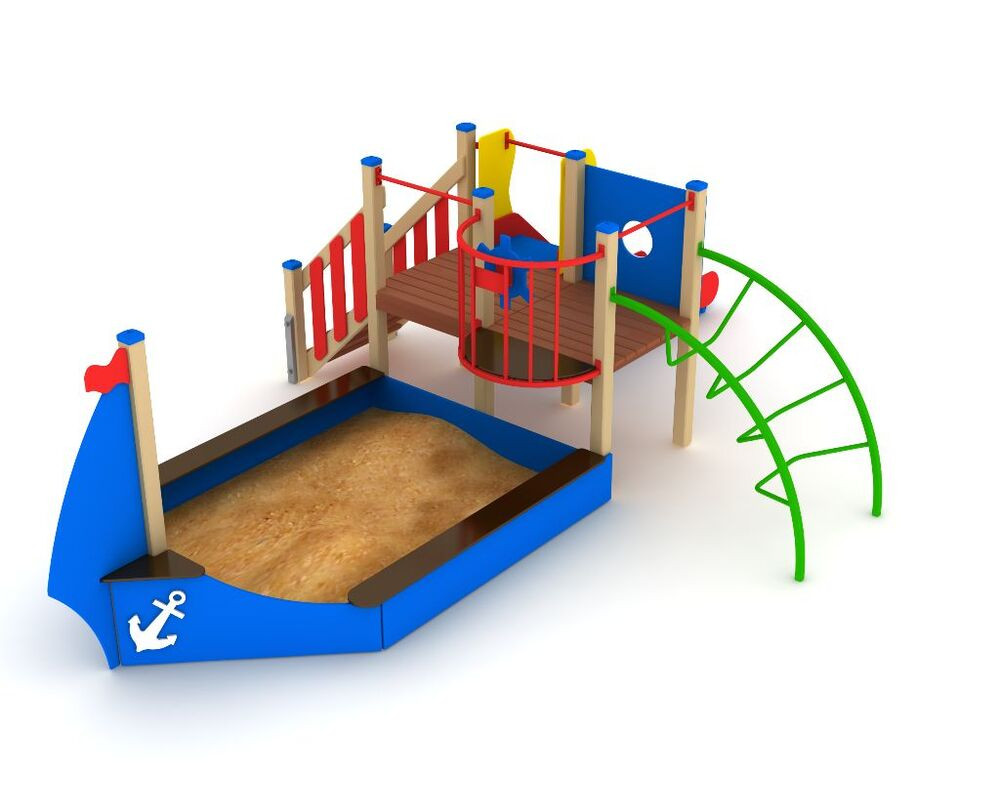

Игровой комплекс должен был выполнен в виде двух деревянных башен с закрепленными на них игровыми элементами и пристроенной песочницей. Игровой комплекс должен быть выполнен в стиле “Парусник”.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. Верхние торцы деревянных столбов должны быть закрыты пластиковыми заглушками (за исключением столбов на которые устанавливается крыша).

Пол (игровая платформа) деревянной башни размером не менее 995x995мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги. (Допускается изготовление пола деревянной башни из сосновой доски сечением не менее 30x105 мм).

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее ВГП Ду32, стального горячекатаного листа толщиной не менее 3 мм.

Скат высотой не менее 900 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 110 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Лестница высотой не менее 900 мм должна представлять собой сборную конструкцию из боковин (тетив), ступенек, ограждений, столба с металлической опорой под бетонирование. Боковины (тетивы) лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 24 мм со сквозными пазами для установки и удержания ступенек. Ступеньки лестницы должны быть выполнены из влагостойкой ламинированной фанеры ФСФ толщиной не менее 24 мм с рифленой антискользящей поверхностью. Торцы ступенек из ламинированной фанеры должны быть обработаны защитным составом для предотвращения попадания влаги. Поручни лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 18 мм. Поручни лестницы должны иметь не менее 2-х сквозных пазов для удобства захвата при хождении. Опорный столб лестницы должен быть выполнен из соснового бруса сечением не менее 95x95 мм. Торец столба должен закрываться пластиковой декоративной заглушкой. Опорный столб должен устанавливаться на металлическую опору с последующим бетонированием. Опора должна быть изготовлена из стальной профильной трубы сечением не менее 50x25 мм и стального листа толщиной не менее 3 мм. (Допускается изготовление боковин (тетивы) лестницы и ступенек из сосновой доски толщиной не менее 40 мм, перил лестницы из сосновой доски сечением не менее 30x105 мм., ограждения лестницы из влагостойкой фанеры ФСФ толщиной не менее 15 мм).

Металлический наклонный лаз (мост) должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40 мм и стальной трубы сечением не менее ВГВ Ду20.

Ограждение на деревянную башню должно быть выполнено в морском стиле из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

На балконе должен быть закреплен вращающийся игровой элемент “Штурвал”.

Балкон на башню должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 30x30 мм и стальной трубы сечением не менее 20x20 мм. Настил на балконе должен быть выполнен из влагостойкой ламинированной ФСФ фанеры толщиной не менее 18 мм с односторонней рифленой поверхностью. Торцы фанерных дисков должны быть обработаны защитным составом для предотвращения попадания влаги.

Приставная песочница должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 18 мм. Песочница должна быть изготовлена в виде силуэта парусника. В носовой части песочницы должен быть установлен столб с закрепленным на нем силуэтом паруса.

Игровой комплекс должен включать в себя:

• Башня с высотой пола H=900 мм - 2 шт;
• Скат H=900 мм - 1 шт;
• Балкон на башню- 1 шт;
• Лестница фанерная H=900 мм - 1 шт;
• Наклонный металлический лаз (мост) - 1 шт;
• Песочница в виде силуэта парусника - 1 шт.
