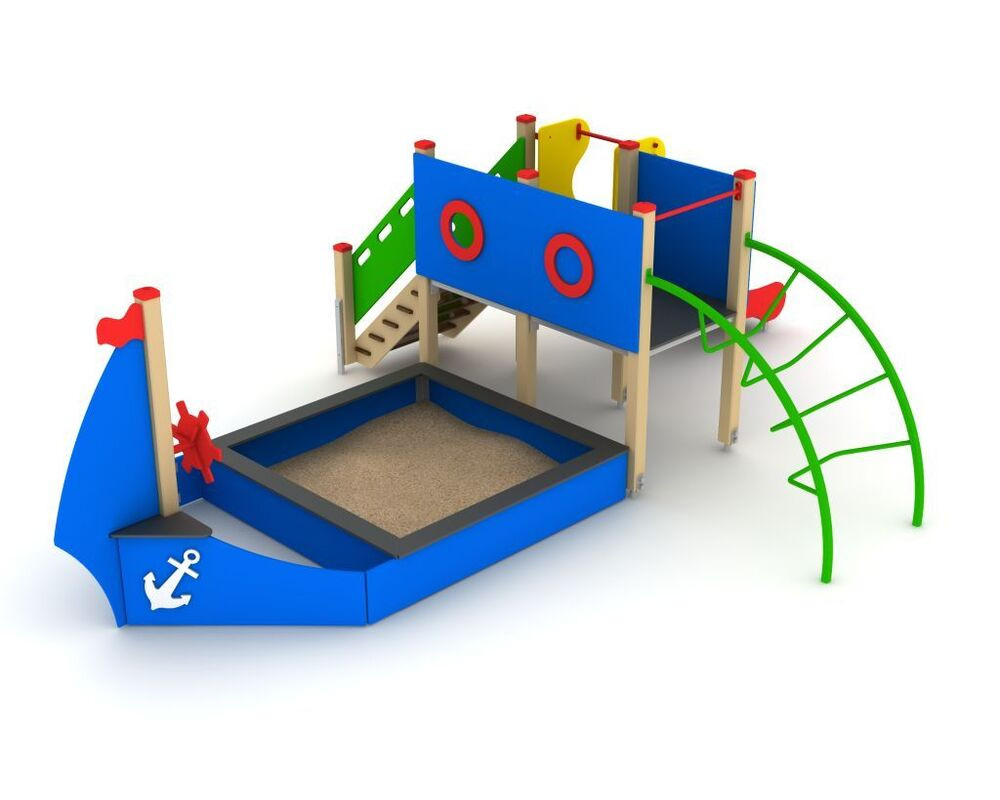

ИК-25.1 Игровой комплекс “Морячок”

ИК-25.1 Игровой комплекс “Морячок” 0ИК-25.1 Игровой комплекс “Морячок” 1
  • Модель: ИК-25.1
  • Размеры, мм: H=1815, L=4100, B=6200;
  • Возраст: от 3-8 лет;
  • Высота ската: 900 мм.

Игровой комплекс должен использоваться детьми от 3 до 8 лет для тематических игр, физического развития, развития координации движения, преодоления страха нахождения на высоте.

Габаритные размеры комплекса должны быть не менее: H=1815, L=4100, B=6200 мм.

Игровой комплекс должен был выполнен в виде двух одноуровневых башен без крыши c высотой платформы для игры не менее 900 мм от уровня площадки, с закрепленными на них игровыми элементами, приставного игрового модуля, песочницы.

Приставной игровой модуль должен быть выполнен в тематическом стиле “Парусник” (должны быть силуэт паруса, боковины в виде носовой части парусника cдвумя накладками - в виде якоря). Приставной игровой модуль должен быть изготовлен из влагостойкой фанеры ФСФ толщиной не менее 18 мм. Внутри игрового модуля должен быть установлен вращающийся штурвал, представляющий собой сборную конструкцию из фанерной накладки-штурвала, изготовленной из влагостойкой фанеры ФСФ толщиной не менее 15 мм и кронштейна с вращающейся буксой. В узле вращения штурвала должны быть использованы шариковые подшипники закрытого типа для исключения необходимости дополнительного смазывания № 201 (либо другие, не уступающими по характеристикам). Подшипники должны быть установлены попарно для повышения грузоподъемности в корпусе (буксе). Корпус (букса) должен быть изготовлен из стального прутка сечением не менее Ø40 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров.

Сборка игрового комплекса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. Верхние торцы деревянных столбов (кроме тех на которых устанавливается крыша) должны быть закрыты пластиковыми заглушками.

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее ВГП Ду32, стального горячекатаного листа толщиной не менее 3 мм.

Пол (игровая платформа) деревянной башни размером не менее 995x995мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги. (Допускается изготовление пола деревянной башни из сосновой доски сечением не менее 30x105 мм).

Ограждение на деревянную башню должно быть выполнено в морском стиле из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Скат высотой не менее 900 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 110 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Металлический наклонный лаз (мост) должен быть выполнен цельносварным из стальной профильной трубы сечением не менее 40x40 мм и стальной трубы сечением не менее ВГВ Ду20.

Лестница высотой не менее 900 мм должна представлять собой сборную конструкцию из боковин (тетив), ступенек, ограждений, столба с металлической опорой под бетонирование. Боковины (тетивы) лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 24 мм со сквозными пазами для установки и удержания ступенек. Ступеньки лестницы должны быть выполнены из влагостойкой ламинированной фанеры ФСФ толщиной не менее 24 мм с рифленой антискользящей поверхностью. Торцы ступенек из ламинированной фанеры должны быть обработаны защитным составом для предотвращения попадания влаги. Поручни лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 18 мм. Поручни лестницы должны иметь не менее 2-х сквозных пазов для удобства захвата при хождении. Опорный столб лестницы должен быть выполнен из соснового бруса сечением не менее 95x95 мм. Торец столба должен закрываться пластиковой декоративной заглушкой. Опорный столб должен устанавливаться на металлическую опору с последующим бетонированием. Опора должна быть изготовлена из стальной профильной трубы сечением не менее 50x25 мм и стального листа толщиной не менее 3 мм. (Допускается изготовление боковин (тетивы) лестницы и ступенек из сосновой доски толщиной не менее 40 мм, перил лестницы из сосновой доски сечением не менее 30x105 мм., ограждения лестницы из влагостойкой фанеры ФСФ толщиной не менее 15 мм).

Песочница должна представлять собой сборную конструкцию из 4-х боковин, 4-х сидений.

Используемые крепёжные элементы для сборки песочницы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками).

Боковины и сиденья песочницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 18 мм.

Кронштейн для сборки боковин песочницы и крепления сидений должен быть выполнен из стального уголка сечением не менее 63x63 мм и стального листа толщиной не менее 2 мм.

Игровой комплекс должен включать в себя:

  • Башня с высотой пола H=900 мм- 2 шт;
  • Скат H=900 мм - 1 шт;
  • Лестница фанерная H=900 мм - 1 шт;
  • Наклонный металлический лаз (мост) - 1 шт;
  • Песочница - 1 шт;
  • Приставной игровой модуль в стиле “Парусник”- 1 шт;
  • Ограждение для деревянной башни - 2 шт;
  • Штурвал вращающийся - 1 шт.
