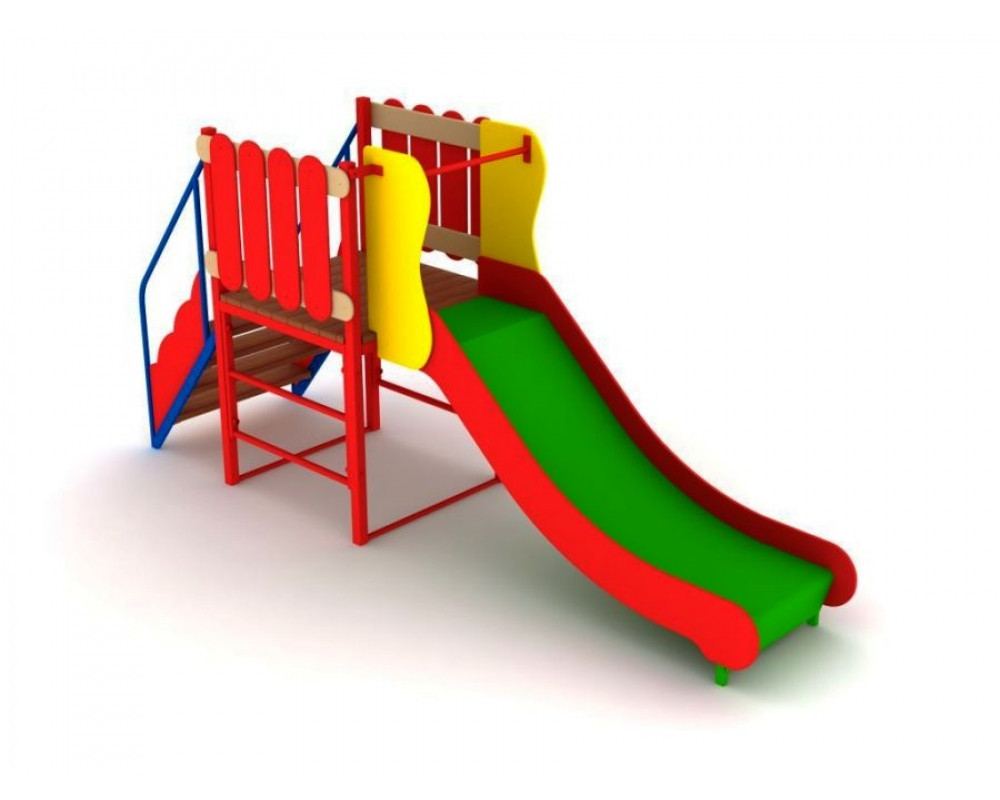

ИГ-06.3 Горка

Горка предназначена для детей от 3 до 8 лет для тематических игр, физического развития.

Горка должна представлять собой сборную конструкцию из металлической башни без крыши с ограждениями, ската высотой не менее 900 мм, лестницы.

Сборка горки должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Габаритные размеры горки должны быть не мене: H=1740, L=3500, B=1016 мм.

Цельносварные элементы горки должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы горки должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали горки должны иметь скругление по всем кромкам радиусом не менее 5 мм, загрунтованы и окрашены краской на водной основе.

Скат высотой не менее 900 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 110 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секцией высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Лестница должна быть выполнена из двух цельносварных боковин и ступенек из сосновой доски толщиной не менее 40 мм (допускается замена сосновой доски на влагостойкую ламинированную фанеру ФСФ толщиной не менее 18 мм в два слоя). Доска лестницы должна иметь скругление кромок радиусом не менее 5 мм. Боковина лестницы должна быть изготовлена из стальной профильной трубы сечением не менее 50x25мм, стальной трубы сечением не менее Ду20, стального листа толщиной не менее 5 мм. Боковины лестницы должны иметь декоративные вставки из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Металлическая башня должна быть выполнена из двух цельносварных боковин и двух стяжек. Боковины башни должны быть выполнены из стальной трубы сечением не менее 50x50 мм. Вспомогательные элементы башни (перемычки) должны быть выполнены из стальной трубы сечением не менее 40x25 и 25x25 мм. Стяжка для металлической башни должна быть выполнена из стальной трубы сечением не менее 50x50, стальной трубы сечением не менее 40x25, стальной трубы сечением не менее ВГП Ду25.

Пол для башни должен быть выполнен из сосновой доски сечением не менее 30x105 мм. Лицевая сторона досок пола должна иметь скругление кромок радиусом не менее 5 мм. Конструкция пола башни должна исключать скапливание воды и снега.

Ограждение на башне должно быть выполнено в виде штакетника закрепленного на горизонтальных стяжках. Штакетник должен быть выполнен из влагостойкой фанеры ФСФ толщиной не менее 15 мм.
