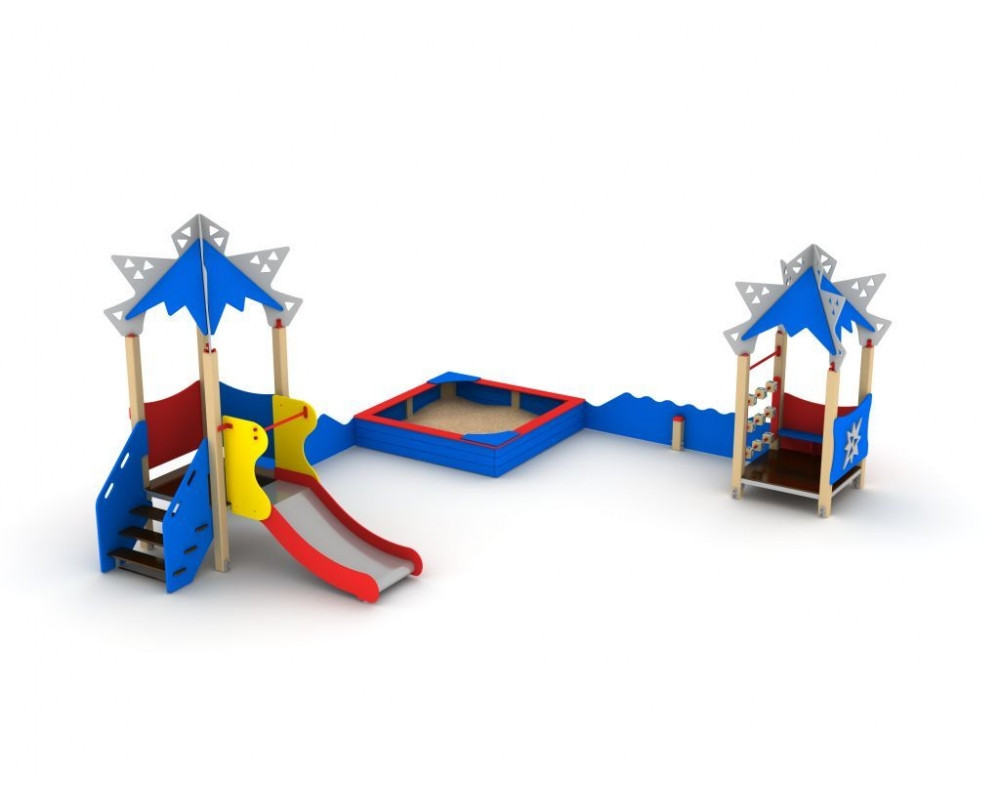

Д-10.9 Песочный дворик “Снежинка”

Песочный дворик должен использоваться детьми от 2 до 7 лет для тематических игр, физического развития.

Габаритные размеры песочного дворика должны быть не менее: H=3050 мм, L=5225 мм, B=5700 мм.

Песочный дворик должен был выполнен в виде двух отдельно стоящих разноуровневых деревянных башен с высотой платформы для игры не менее 200 мм и не менее 600 мм от уровня площадки, песочницы и декоративного ограждения, соединяющего между собой башни и песочницу.

Песочный дворик должен быть выполнен в тематическом стиле “Зима” с декоративными накладкам и крышами в виде силуэтов соответствующих зимней тематике.

Сборка песочного дворика должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы песочного дворика должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 4 мм, загрунтованы и окрашены краской на водной основе.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. Верхние торцы деревянных столбов (кроме тех на которых устанавливается крыша) должны быть закрыты пластиковыми заглушками.

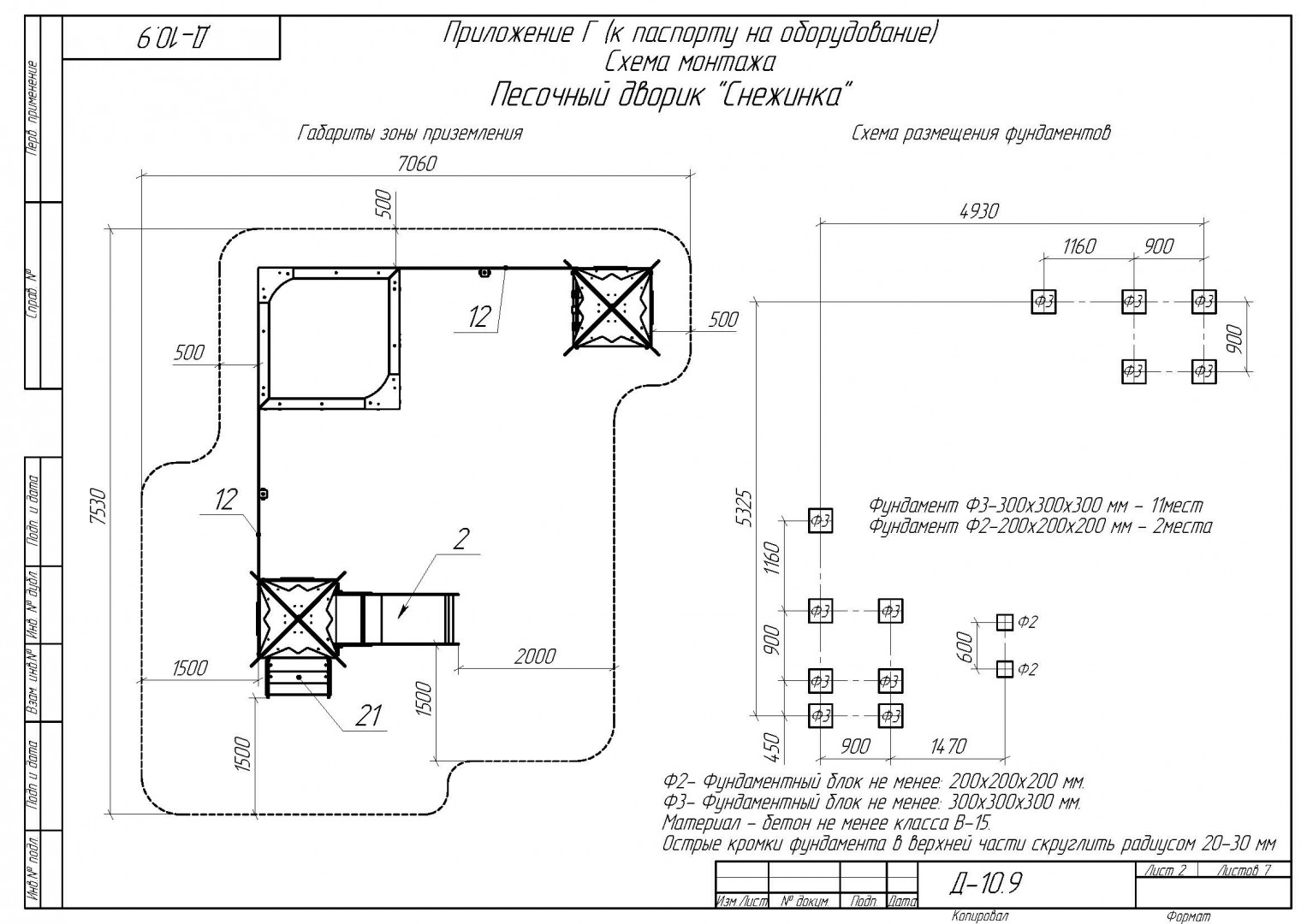

Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее ВГП Ду32, стального горячекатаного листа толщиной не менее 3 мм.

Пол (игровая платформа) деревянной башни размером не менее 995x995мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Скат высотой не менее 600 мм должен представлять собой сборную конструкцию из каркаса с поверхностью скольжения, бортиков и защитной секции стартового участка с защитной перекладиной. Цельносварной каркас ската должен быть изготовлен из стальной профильной трубы сечением не менее 40x25 мм, вспомогательные элементы каркаса из стальной трубы сечением не менее 20x20 и стального уголка сечением не менее 40x40 мм. Поверхность скольжения ската должна быть изготовлена из цельного листа нержавеющей стали не ниже марки 08X13 и толщиной не менее 1,5 мм. Радиус изгиба стального листа в нижней части окончания ската должен быть не менее 50 мм. Бортики, ограждающие поверхность скольжения ската, должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм и высотой не менее 110 мм от поверхности скольжения. Стартовый участок ската длиной не менее 350 мм должен быть оборудован защитной секций высотой не менее 800 мм от поверхности. Защитная секция должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Защитная секция должна быть закреплена на столбах башни на кронштейны, изготовленные из стальной профильной трубы сечением не менее 40x20 и стальной полосы сечением не менее 4x40мм. Внутри защитной секции на высоте не менее 700 мм от поверхности должна быть установлена защитная перекладина из стальной трубы сечением не менее ВГП Ду20 и стального листа толщиной не менее 4 мм.

Лестница высотой не менее 600 мм должна представлять собой сборную конструкцию из боковин и ступенек. Боковины лестницы должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 24 мм со сквозными пазами для установки и удержания ступенек. Ступеньки лестницы должны быть выполнены из влагостойкой ламинированной фанеры ФСФ толщиной не менее 24 мм с рифленой антискользящей поверхностью. Торцы ступенек из ламинированной фанеры должны быть обработаны защитным составом для предотвращения попадания влаги. Боковины лестницы должны иметь не менее 2-х сквозных пазов с каждой стороны для удобства захвата при хождении.

Ограждение на башнях должно быть выполнено из цельного листа влагостойкой фанеры ФСФ толщиной не менее 15 мм с декоративной накладкой, соответствующей общей тематике исполнения песочного дворика.

Крыша должна быть выполнена в виде силуэта снежинки. Фронтоны крыши должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 15 мм, скаты крыши должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 12 мм.

Игровой элемент “Кубики” должен представлять собой конструкцию из трёх горизонтальных перемычек с тремя игровыми кубиками на каждой. Кубики должны быть выполнены из клееного соснового бруса сечением не менее 95x95х95 мм. По всем кромкам кубика должна быть снята фаска не менее 8x45°. На четырех плоскостях кубика должны быть нанесены игровые символы (знаки, буквы, цифры). Перемычка для удержания кубиков должна быть выполнена из стальной профильной трубы диаметром не менее Ду15.

Скамейка внутри башни должна быть выполнена из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Декоративное ограждение должно быть выполнен из цельного листа влагостойкой фанеры ФСФ толщиной не менее 15 мм с декоративной накладкой, соответствующей общей тематике исполнения песочного дворика.

Каркас песочницы должен быть изготовлен из сосновой доски толщиной не менее 30 мм. Торцевые кромки каркаса должны иметь скругление радиусом не менее 5 мм. Сиденье песочницы должно быть изготовлено из влагостойкой фанеры ФСФ толщиной не менее 18 мм.

Песочный дворик “Зима” должен включать в себя:

• Деревянная башня с высотой пола 200 мм - 1 шт;
• Деревянная башня с высотой пола 600 мм - 1 шт;
• Лестница фанерная H=600 мм - 1 шт;
• Скат H=600 мм - 1 шт;
• Крыша “Снежинка” - 2 шт;
• Песочница - 1 шт;
• Декоративное ограждение  - 2 шт;
• Игровой элемент “Кубики” - 1 шт;
• Скамейка (для башни) - 1 шт.
