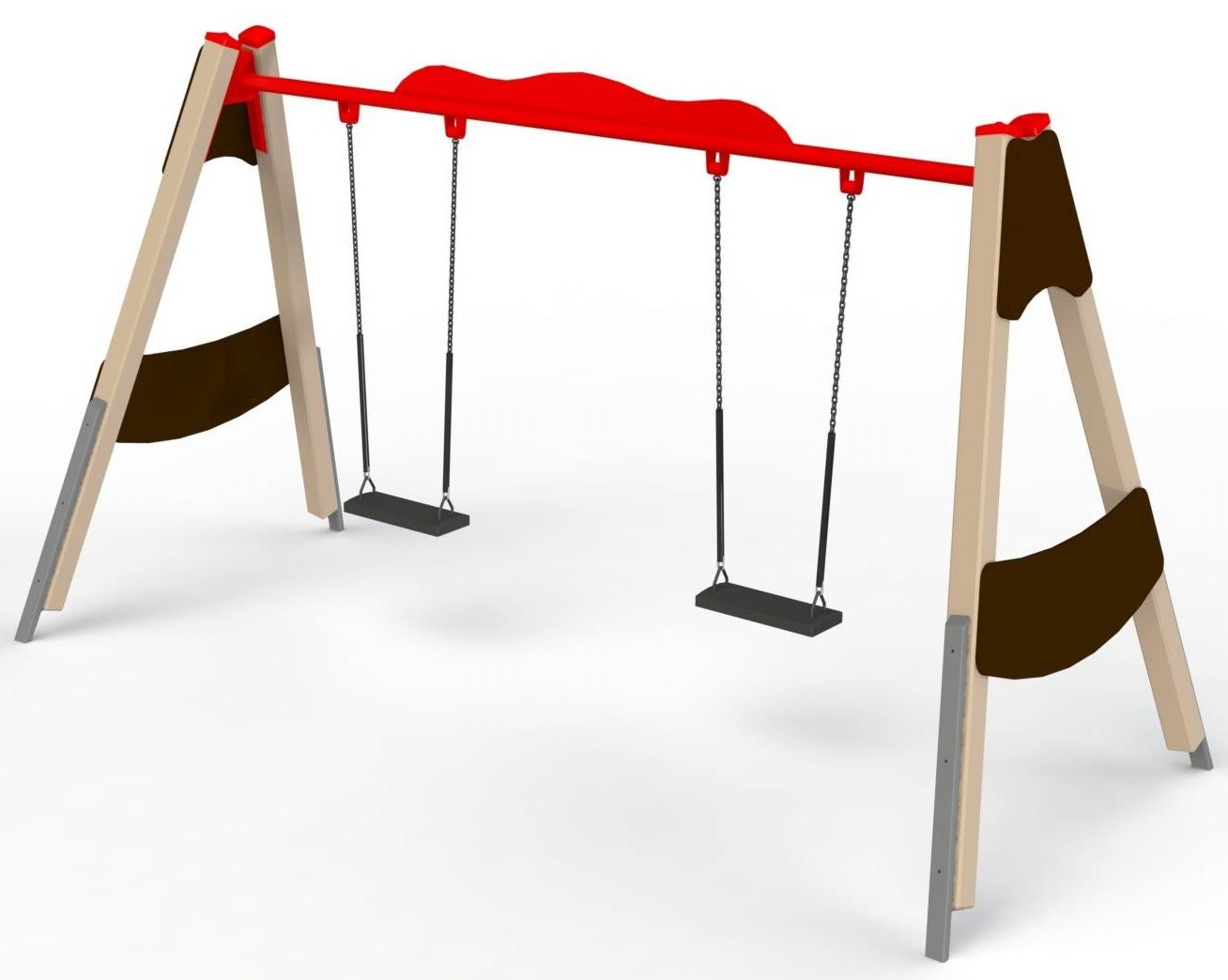

К-04.8 Качели двойные с гибкой подвеской на деревянных стойках

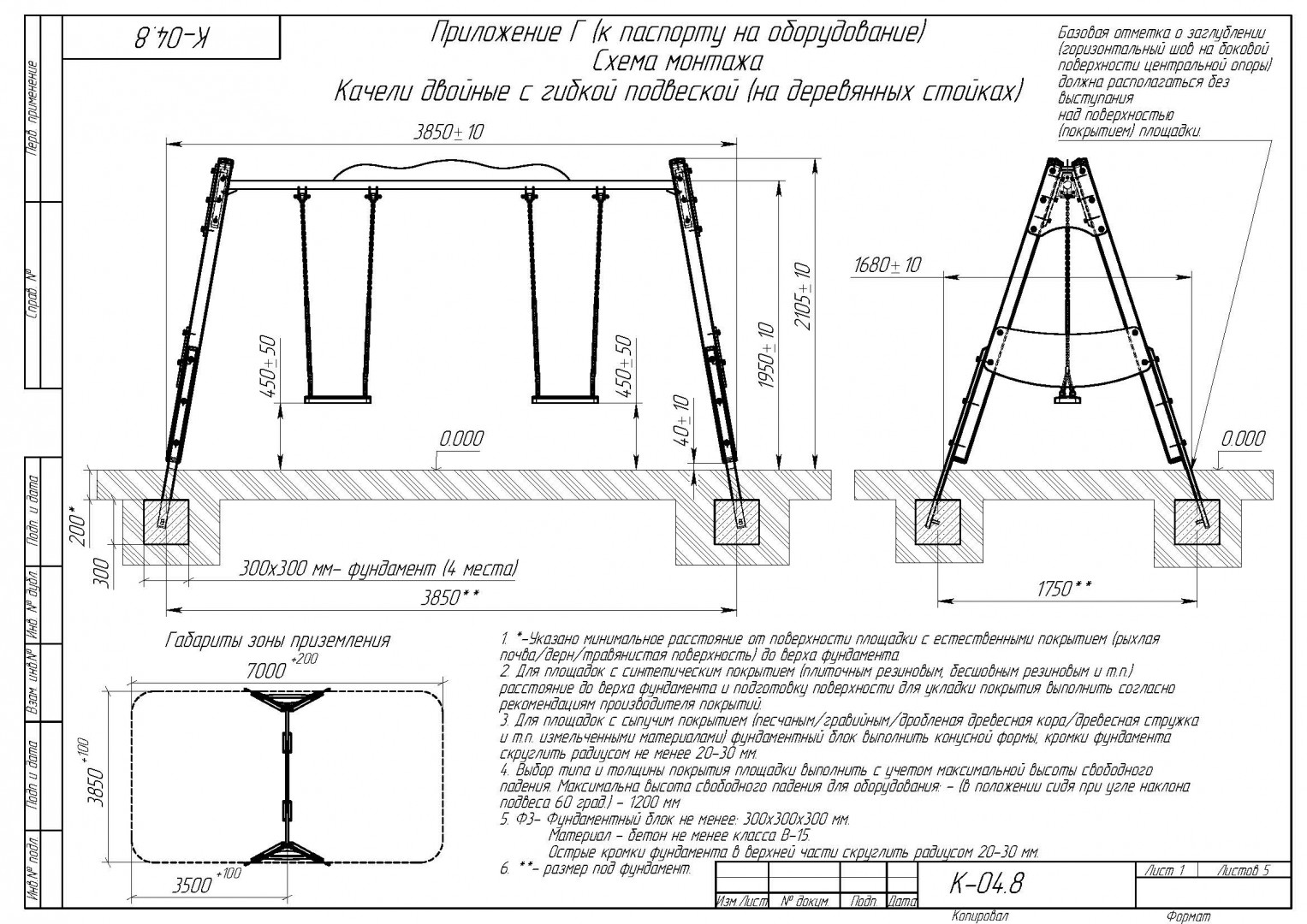

Качели двойные с гибкой подвеской предназначены для детей от 6 до 12 лет. Габариты качели должны быть не менее: H=2105, L=3850, B=1680 мм.

Качели должны представлять собой сборную конструкцию из двух боковин, горизонтальной перекладины на 2 подвеса, 2-х одноместных сидений на гибких подвесах, 4-х декоративных накладок на боковины.

Сборка качели должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

В собранном состоянии для повышения устойчивости боковины качели должны иметь угол наклона относительно уровня земли не более 80 град.

Боковины качели должны быть изготовлены из 2-х стоек выполненных из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам стоек должна быть снята фаска не менее 8x45° (или выполнено скругление кромок радиусом не менее 3 мм). Стойки должны быть соединены между собой металлическим кронштейном из стальной трубы сечением не менее 50x25 мм и двумя декоративными накладками из ламинированной влагостойкой фанеры толщиной не менее 15 мм. На торцах стоек должны быть установлены пластиковые заглушки.

Стойки качели должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее 60x30, стального горячекатаного листа толщиной не менее 2 мм.

Перекладина для крепления подвесов должна быть изготовлена из стальной трубы диаметром не менее 60 мм, стального листа толщиной не менее 4мм. Кронштейны для крепления гибкого подвеса к перекладине должны быть изготовлены из стального горячекатаного листа толщиной не менее 5мм.

Подвес качели должен быть выполнен из короткозвенной цепи сечением не менее 6 мм. На цепях подвеса должны быть установлены защитные накладки высотой не менее 500 мм для дополнительной защиты пальцев рук.

Одноместное сиденье подвеса должно представлять собой прямоугольную площадку, выполненную из атмосферостойкой резины и усиленную внутри металлической пластиной.

В узлах вращения качели должны быть использованы шариковые подшипники закрытого типа для исключения необходимости дополнительного смазывания № 201 (либо другие, не уступающими по характеристикам). Подшипники должны быть установлены попарно для повышения грузоподъемности в корпусе (буксе). Корпус (букса) должен быть изготовлен из стального прутка сечением не менее Ø40 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров.
