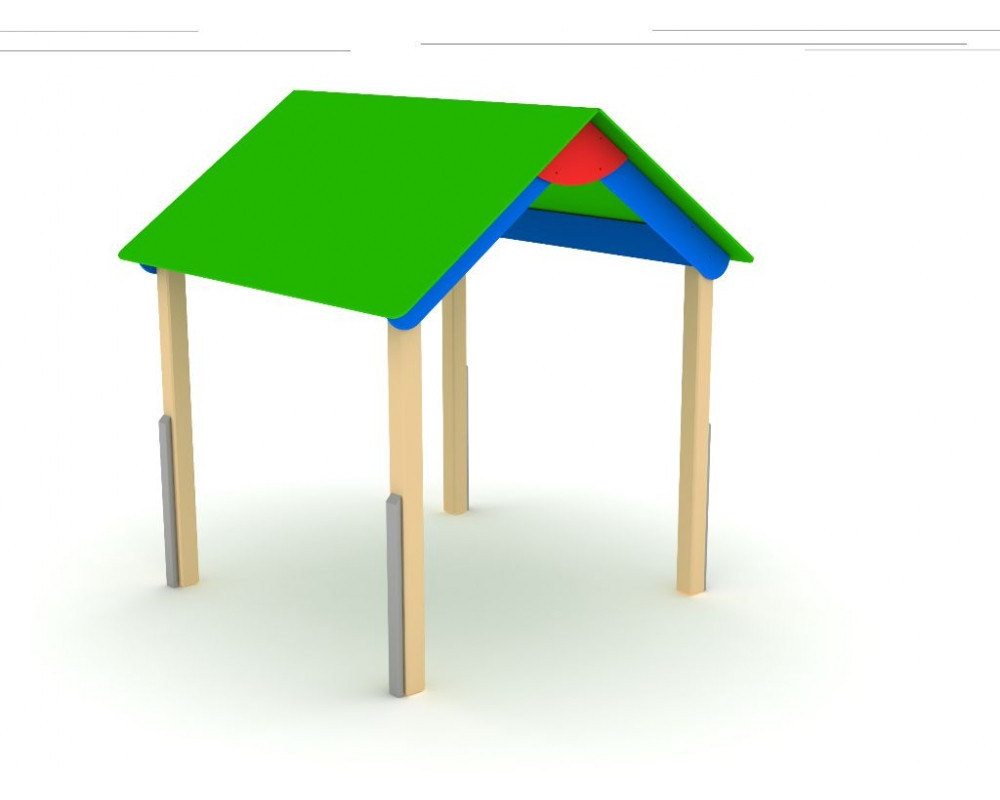

Д-85 Навес
- Модель: Д-85
- Размеры, мм: H=2200, L=2000, B=1980.
Навес предназначен для установки на детских площадках для защиты игрового оборудования от атмосферных осадков и солнечного излучения.
Габаритные размеры навеса должны быть не менее: H=2200 мм, L=2000 мм, B=1980 мм.
Навес должен представлять собой сборную конструкцию из опорных столбов и двускатной крыши.
Сборка навеса должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).
Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.
Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.
Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 3 мм, загрунтованы и окрашены краской на водной основе.
Столбы навеса должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°.
Столбы навеса должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее 60x30 мм, стального горячекатаного листа толщиной не менее 2 мм.
Скат крыши должен быть изготовлен из влагостойкой фанеры ФСФ толщиной не менее 12 мм. Фронтон крыши и поперечные стяжки столбов должны быть изготовлены из влагостойкой фанеры ФСФ толщиной не менее 15 мм.
