Б-49.3 Беседка
- Модель: Б-49.3
- Размеры, мм: H=2760, L=2615, B=2615.
Беседка предназначена для благоустройства придомовой территории и т.п. общественных пространств.
Габаритные размеры беседки должны быть не менее: H=2760 мм, L=2615 мм, B=2615 мм.

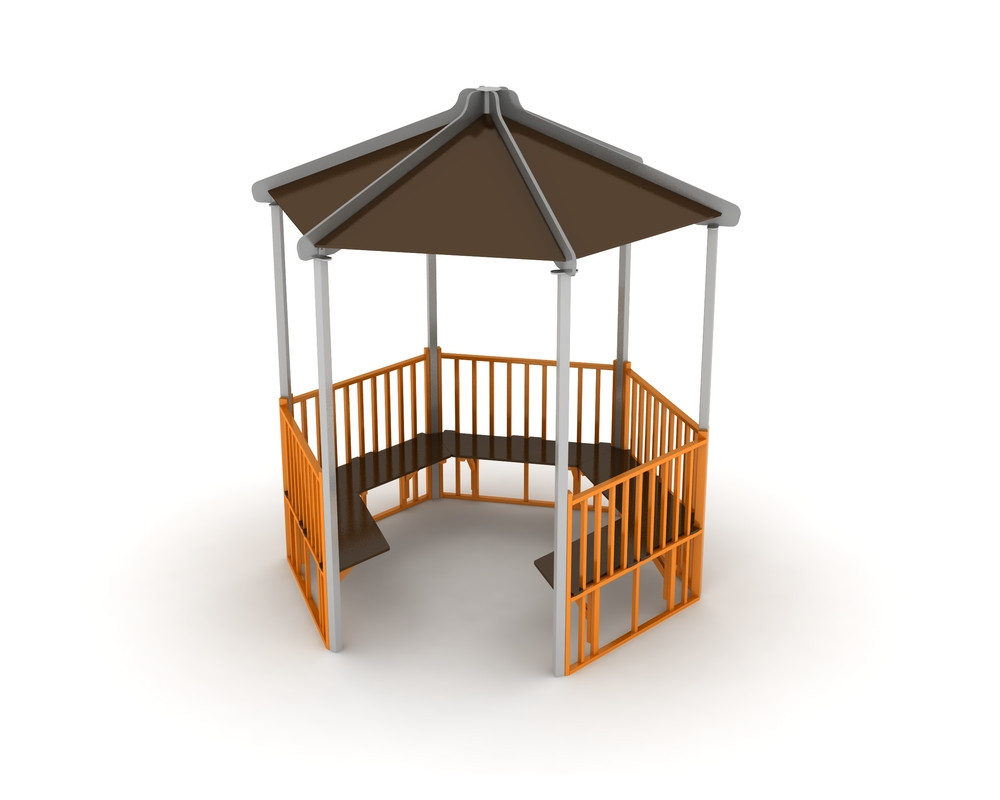

Беседка должна представлять собой сборную шестигранную конструкцию (шестигранный в плане каркас), с шестигранной крышей и пятью скамейками.
Сборка беседки должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).
Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.
Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.
Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 3 мм.
Каркас шестигранной беседки должен быть выполнен из 6-ти опорных стоек, 5-ти цельносварных боковин и 10-ти кронштейнов для крепления настила скамейки.
Опорные стойки беседки должны быть изготовлены из стальной трубы сечением не менее 50x50 мм, в верхней части стойки должны иметь крепёжную пластину из стального листа толщиной не менее 4 мм. Боковины беседки должны представлять собой цельносварную конструкцию из стальной трубы сечением не менее 50x25 мм, заполнение боковин (рисунок) должно быть выполнено из стальной трубы сечением 40x25 мм и стальной трубы сечением не менее 25x25 мм. Кронштейны для крепления настила должны представлять собой цельносварную конструкцию из стальной трубы сечением не менее 40x25 мм.
Шестигранная крыша должна представлять собой сборную конструкцию из 6-ти раскосов изготовленных из влагостойкой фанеры ФСФ толщиной не менее 18 мм и шести скатов, изготовленных из влагостойкой ламинированной фанеры толщиной не менее 15 мм.
Настил скамейки должен быть изготовлен из влагостойкой ламинированной фанеры толщиной не менее 15 мм. Торцы настила должны быть обработаны защитным составом для предотвращения попадания влаги.
