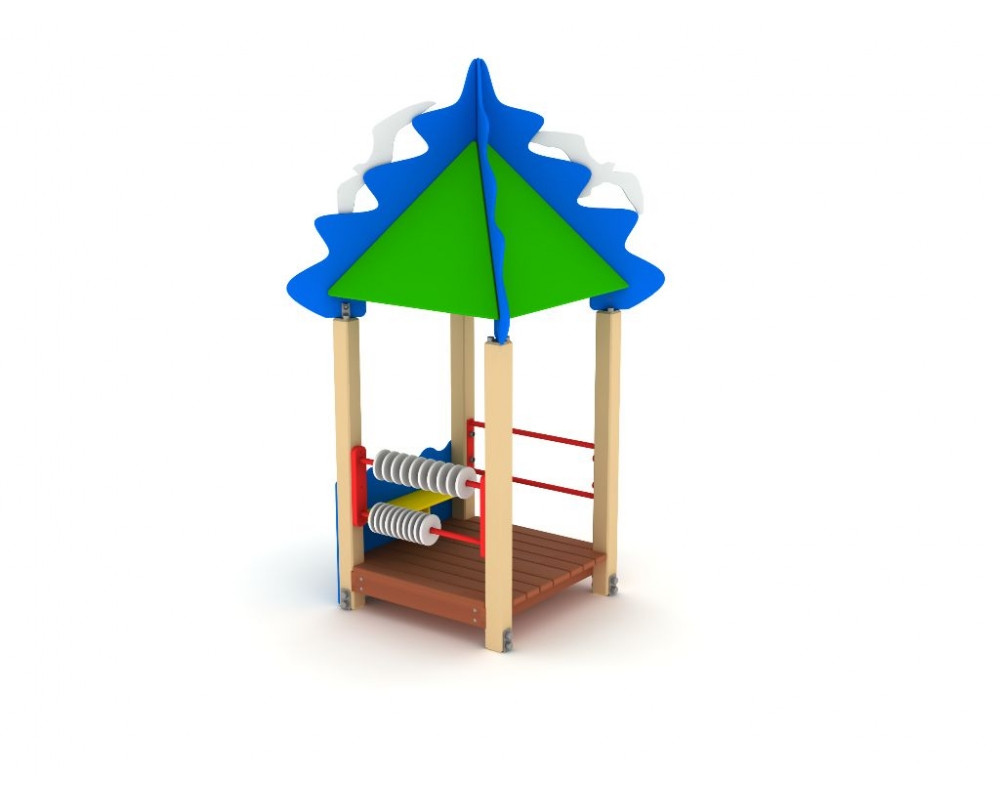

Д-07.5 Домик “Островок”

Домик “Островок” должен использоваться детьми от 3 до 7 лет для тематических игр, физического развития.

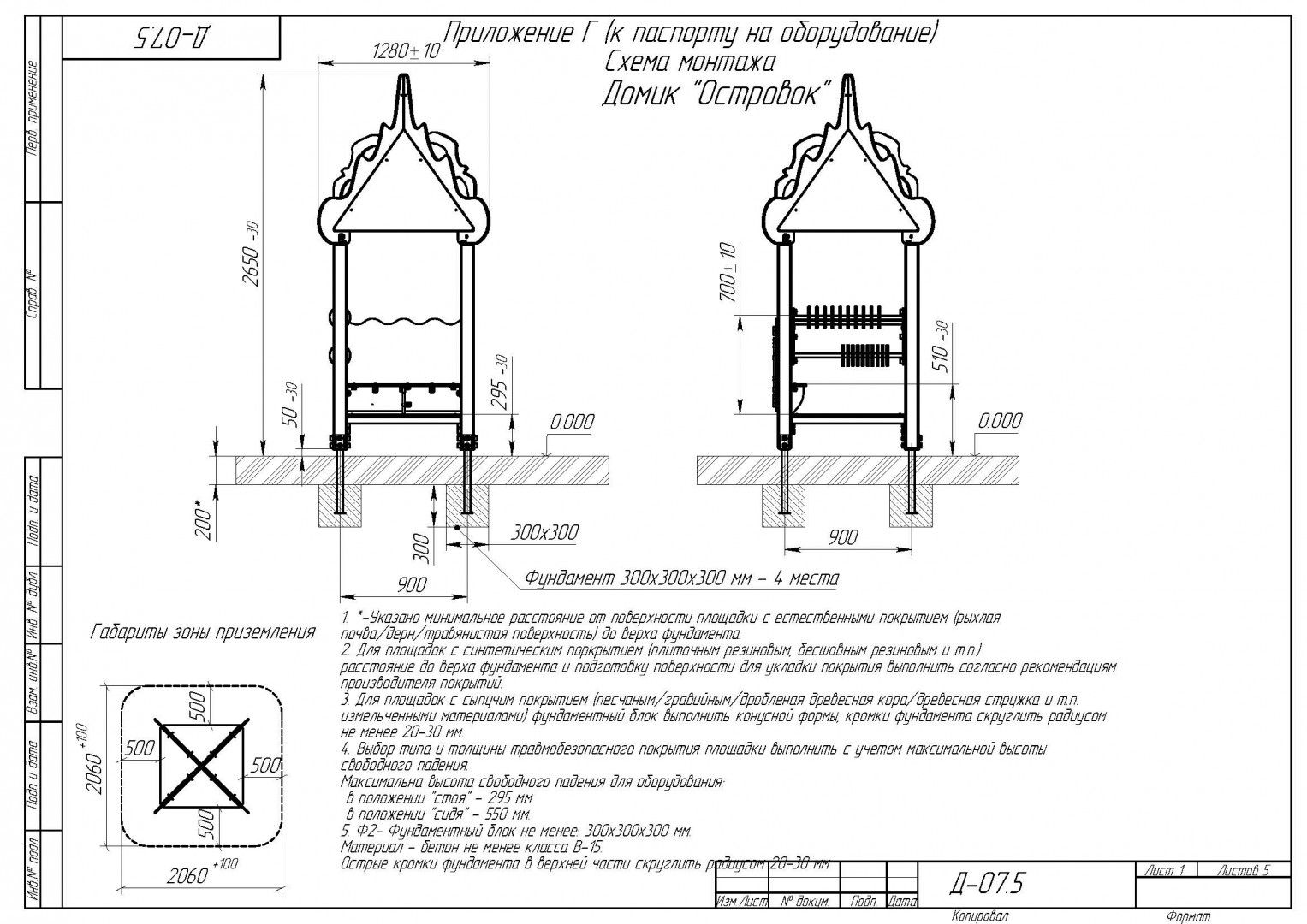

Габаритные размеры домика должны быть не менее: H=2650 мм, L=1280 мм, B=1280 мм.

Домик должен быть выполнен в виде отдельно стоящей башни с четырехскатной крышей и платформой для игры высотой не менее 250 мм от уровня площадки. Внутри башни должна быть установлена скамейка. На башне должны быть закреплен игровой элемент “Счеты”, металлическое ограждение, фанерное ограждение с двумя декоративными накладками, соответствующими выбранной тематике оформления. Крыша башни должна быть четырёхскатной и выполнена в морской тематике с двумя дополнительными декоративными накладками, соответствующими выбранной тематике оформления.

Сборка домика должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки и т.п.).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали должны иметь скругление по всем кромкам радиусом не менее 3 мм, загрунтованы и окрашены краской на водной основе.

Пол (игровая платформа) деревянной башни размером не менее 995x995мм должен представлять собой сборную конструкцию из рамы и настила. Рама для пола деревянных башен должна быть изготовлена цельносварной из стальной трубы сечением не менее 50x25 и стального листа толщиной не менее 4 мм. Настил для пола деревянных башен должен быть выполнен из влагостойкой ламинированной фанеры толщиной не менее 15 мм с рифленой антискользящей поверхностью. Торцы фанерного настила должны быть обработаны защитным составом для предотвращения попадания влаги.

Столбы деревянных башен должны быть выполнены из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам столбов должна быть снята фаска не менее 8x45°. Столбы деревянных башен должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы диаметром не менее 42,3 мм, стального горячекатаного листа толщиной не менее 3 мм.

Крыша должна быть четырёхскатной, выполненной в морском стиле. Раскос крыши должен быть выполнен из влагостойкой фанеры ФСФ толщиной не менее 15 мм. Скат крыши должен быть выполнен из влагостойкой фанеры ФСФ толщиной не менее 12мм. На крыше должны быть закреплены не менее 2-х декоративных накладок соответствующих общему стилю оформления крыши.

Скамейка внутри башни должна быть выполнена из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

Игровой элемент “Счеты” должен быть выполнен из влагостойкой фанеры ФСФ толщиной не менее 15 мм и 2-х перемычек для удержания счет из стальной профильной трубы диаметром не менее Ду15.

Металлическое ограждение должно быть выполнено цельносварным из стальной трубы диаметром не менее 26,8 мм и стального листа толщиной не менее 4 мм.

Ограждение на башню должно быть выполнено из влагостойкой фанеры ФСФ толщиной не менее 15 мм.
