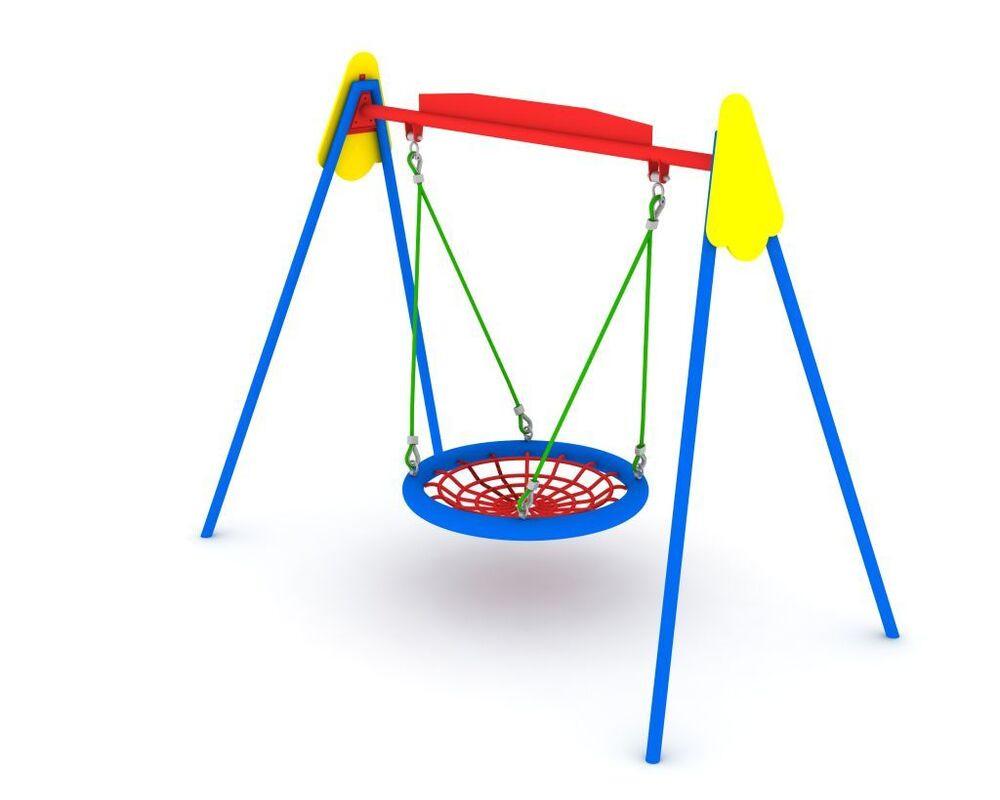

К-02.6 Качели "Гнездо"

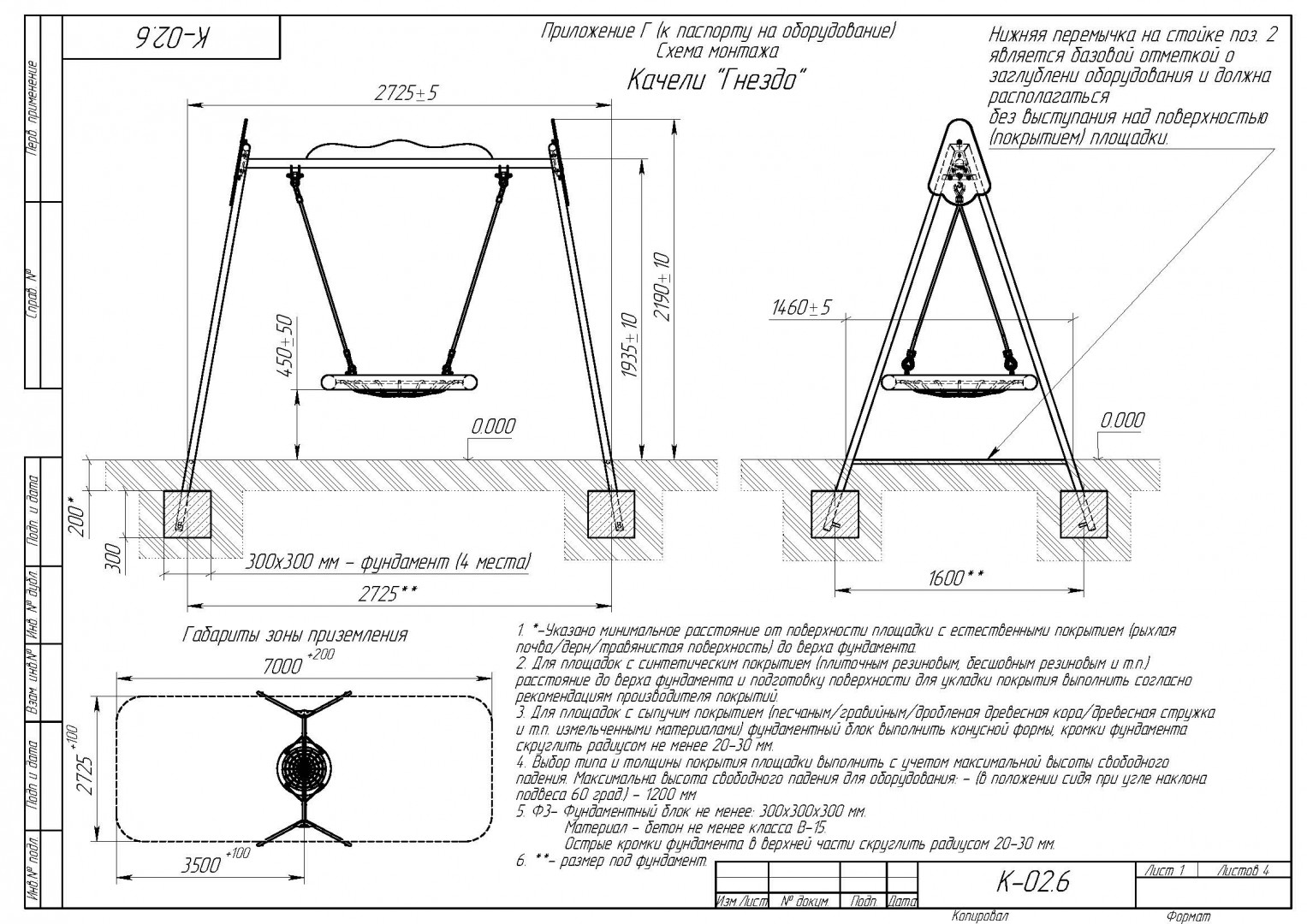

Качели предназначены для детей от 3 до 12 лет. Габариты качели должны быть не менее H=2190, L=2725, B=1460 мм.

Качели должны представлять собой сборную конструкцию из двух боковин, горизонтальной перекладины на 1 подвес, гибкий подвес с сиденьем круглым в плане, двух декоративных накладок на боковинах.

Сборка элементов качели должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

В собранном состоянии для повышения устойчивости боковины качели должны иметь угол наклона относительно уровня земли не более 80 град.

Боковины качели должны быть изготовлены из стальной трубы сечением не менее Ду40, стального листа толщиной не менее 4мм, вспомогательные элементы боковины из стальной трубы сечением не менее ВГП Ду20, уголка 32x32 мм.

Перекладина для крепления подвесов должна быть изготовлена из стальной трубы сечением не менее ВГП Ду50, стального листа толщиной не менее 4мм. Кронштейны для крепления гибкого подвеса к перекладине должны быть изготовлены из стального горячекатаного листа толщиной не менее 5 мм.

Подвес качели должен иметь не менее 4-х гибких элементов, выполненных из комбинированного полипропилен-сталь каната диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими элементами сиденья должны быть установлены пластиковые закрытые коуши, в местах соединения каната с буксой подшипника должны быть установлены стальные коуши, предотвращающие истирание каната.

Сиденье подвеса круглое в плане должно иметь диаметр не менее 1000 мм. Сиденье должно приставлять собой конструкцию из стальной трубы диаметром не менее 89 мм в оплетке из каната диаметром не менее 16 мм в травмобезопасном и атмосфероустойчивом покрытии. Настил на сиденье должен быть выполнен в виде плетёной сети из каната диаметром не менее 16 мм в травмобезопасном и атмосфероустойчивом покрытии.

В узлах вращения качели должны быть использованы шариковые подшипники закрытого типа для исключения необходимости дополнительного смазывания № 201 (либо другие, не уступающими по характеристикам). Подшипники должны быть установлены попарно для повышения грузоподъемности в корпусе (буксе). Корпус (букса) должен быть изготовлен из стального прутка сечением не менее Ø40 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров.

Декоративные накладки на боковины должны быть изготовлены из влагостойкой ламинированной фанеры ФСФ толщиной не менее 12 мм. Детали из влагостойкой фанеры ФСФ должны иметь скругление кромок радиусом не менее 3 мм.
