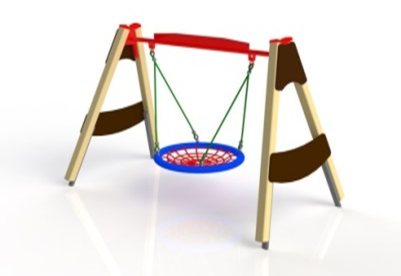

К-02.9 Качели“Гнездо”

К-02.9 Качели“Гнездо” 0К-02.9 Качели“Гнездо” 1
  • Модель: К-02.9
  • Размеры, мм: H=2095, L=2790, B=1545;
  • Возраст: от 3-12 лет.

Качели предназначены для детей от 3 до 12 лет. Габариты качели должны быть не менее H=2095, L=2790, B=1545 мм.

Качели должны представлять собой сборную конструкцию из 2-х боковин, горизонтальной перекладины на 1 подвес, сиденье, круглое в плане, на гибком подвесе, 4-х декоративных накладок на боковинах.

Сборка элементов качели должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Цельносварные элементы должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

В собранном состоянии для повышения устойчивости боковины качели должны иметь угол наклона относительно уровня земли не более 80 град.

Боковины качели должны быть изготовлены из 2-х стоек выполненных из клееного соснового бруса сечением не менее 95x95 мм. По всем кромкам стоек должна быть снята фаска не менее 8x45°. Стойки должны быть соединены между собой металлическим кронштейном из стальной трубы сечением не менее 50x25 мм и двумя декоративными накладками из ламинированной влагостойкой фанеры толщиной не менее 15 мм. На торцах стоек должны быть установлены пластиковые заглушки.

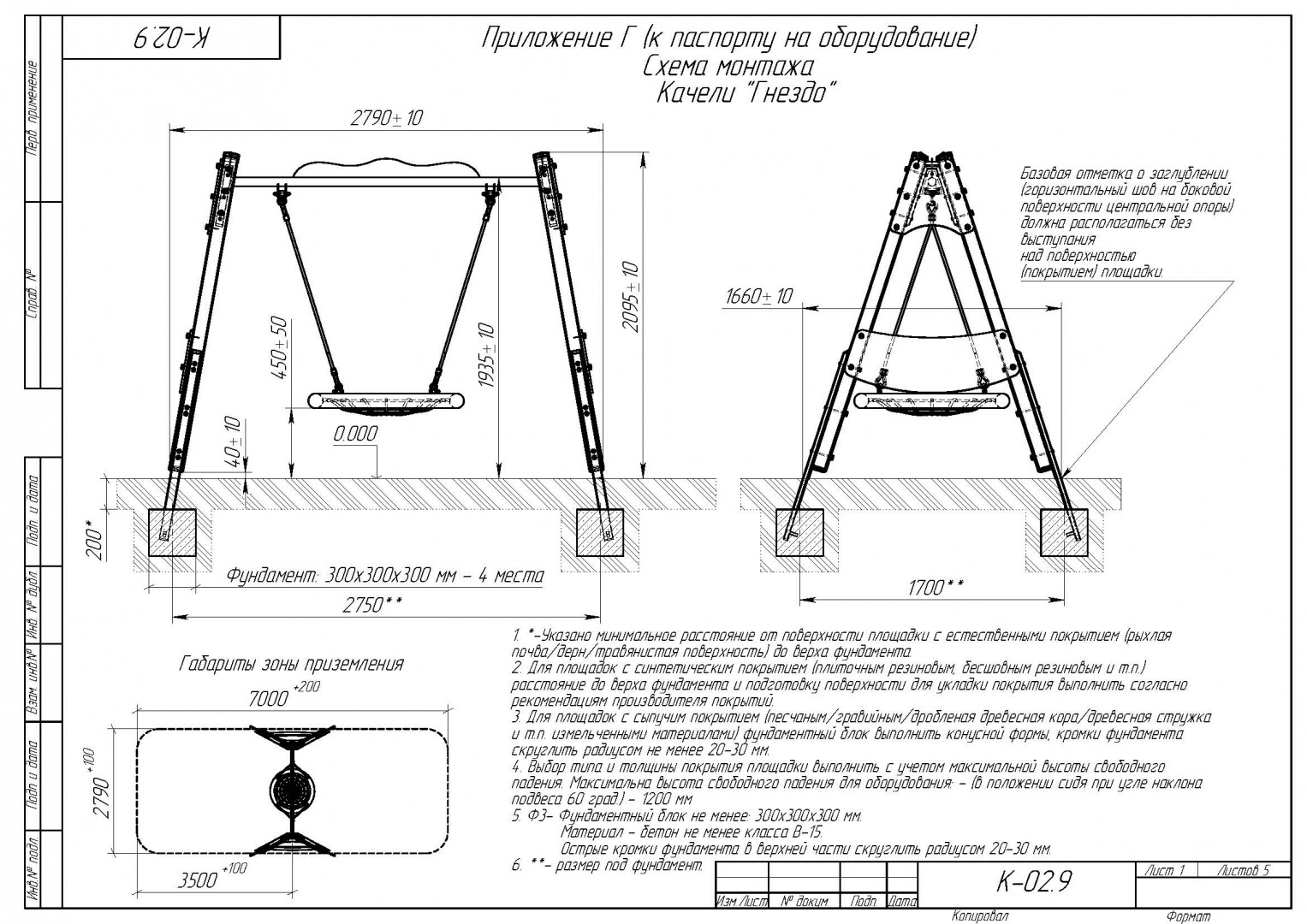

Стойки качели должны устанавливаться на опоры с последующим бетонированием. Опоры должны изготавливаться из стальной трубы сечением не менее 60x30, стального горячекатаного листа толщиной не менее 2 мм.

Перекладина для крепления подвеса должна быть изготовлена из стальной трубы сечением не менее ВГП Ду50, стального листа толщиной не менее 4мм. Кронштейны для крепления гибкого подвеса к перекладине должны быть изготовлены из стального горячекатаного листа толщиной не менее 5 мм.

Подвес качели должен иметь не менее 4-х гибких элементов, выполненных из комбинированного полипропилен-сталь каната диаметром не менее 16 мм. Канат должен состоять из полипропиленового сердечника и не менее шести прядей стальной канатной проволоки в травмобезопасном и атмосфероустойчивом покрытии. В местах соединения каната с металлическими элементами сиденья должны быть установлены пластиковые закрытые коуши, в местах соединения каната с буксой подшипника должны быть установлены стальные коуши, предотвращающие истирание каната.

Сиденье подвеса круглое в плане должно иметь диаметр не менее 1000 мм. Сиденье должно приставлять собой конструкцию из стальной трубы диаметром не менее 89 мм в оплетке из каната диаметром не менее 16 мм в травмобезопасном и атмосфероустойчивом покрытии. Настил на сиденье должен быть выполнен в виде плетёной сети из каната диаметром не менее 16 мм в травмобезопасном и атмосфероустойчивом покрытии.

В узлах вращения качели должны быть использованы шариковые подшипники закрытого типа для исключения необходимости дополнительного смазывания № 201 (либо другие, не уступающими по характеристикам). Подшипники должны быть установлены попарно для повышения грузоподъемности в корпусе (буксе). Корпус (букса) должен быть изготовлен из стального прутка сечением не менее Ø40 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров.
