К-04.11 Качели двойные с гибкой подвеской

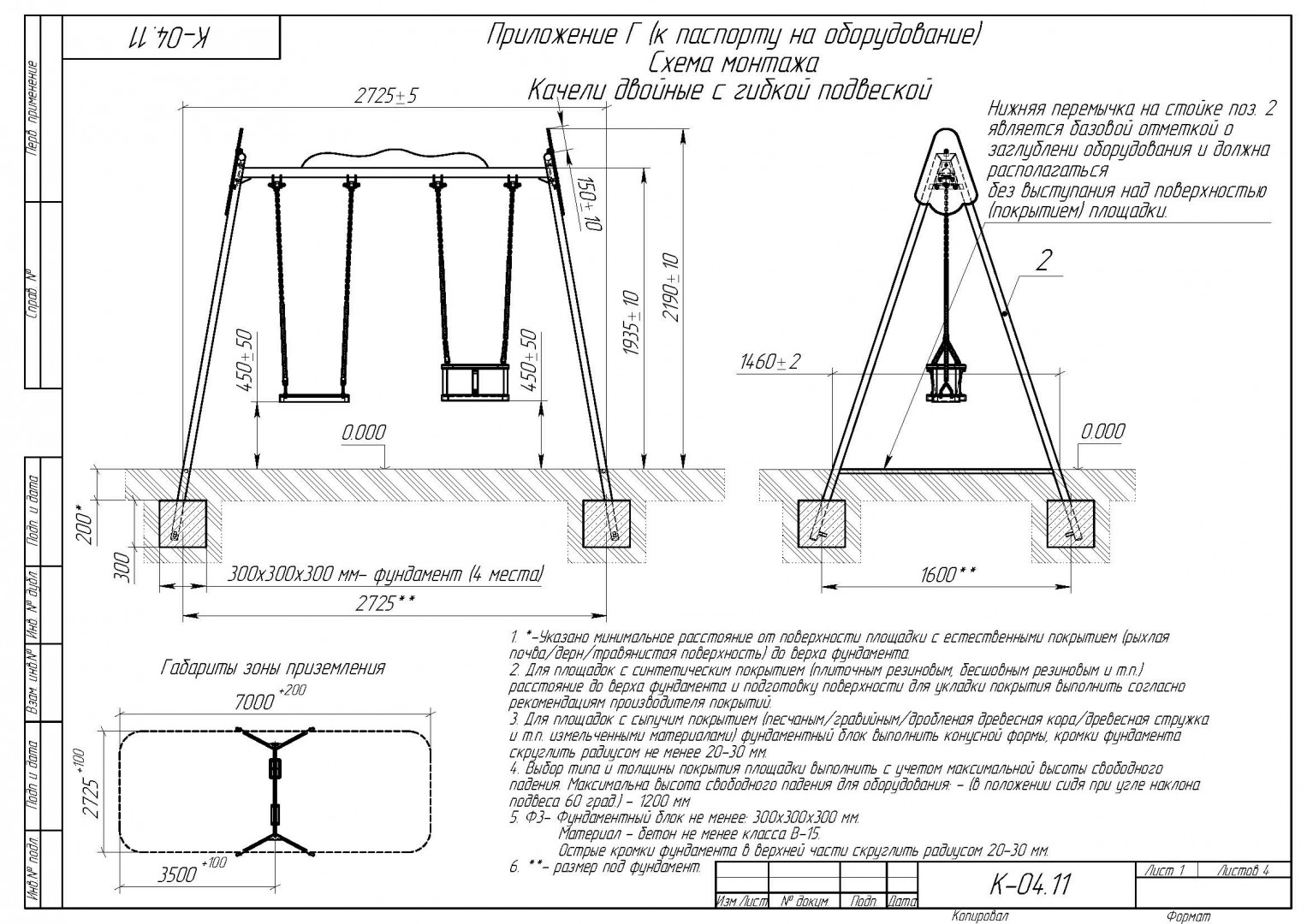

Качели двойные с гибкой подвеской предназначены для детей от 1 до 3 лет, второе посадочное место для детей от 6 до 12 лет. Габариты качели должны быть не менее H=2190 L=2725 B=1460 мм.

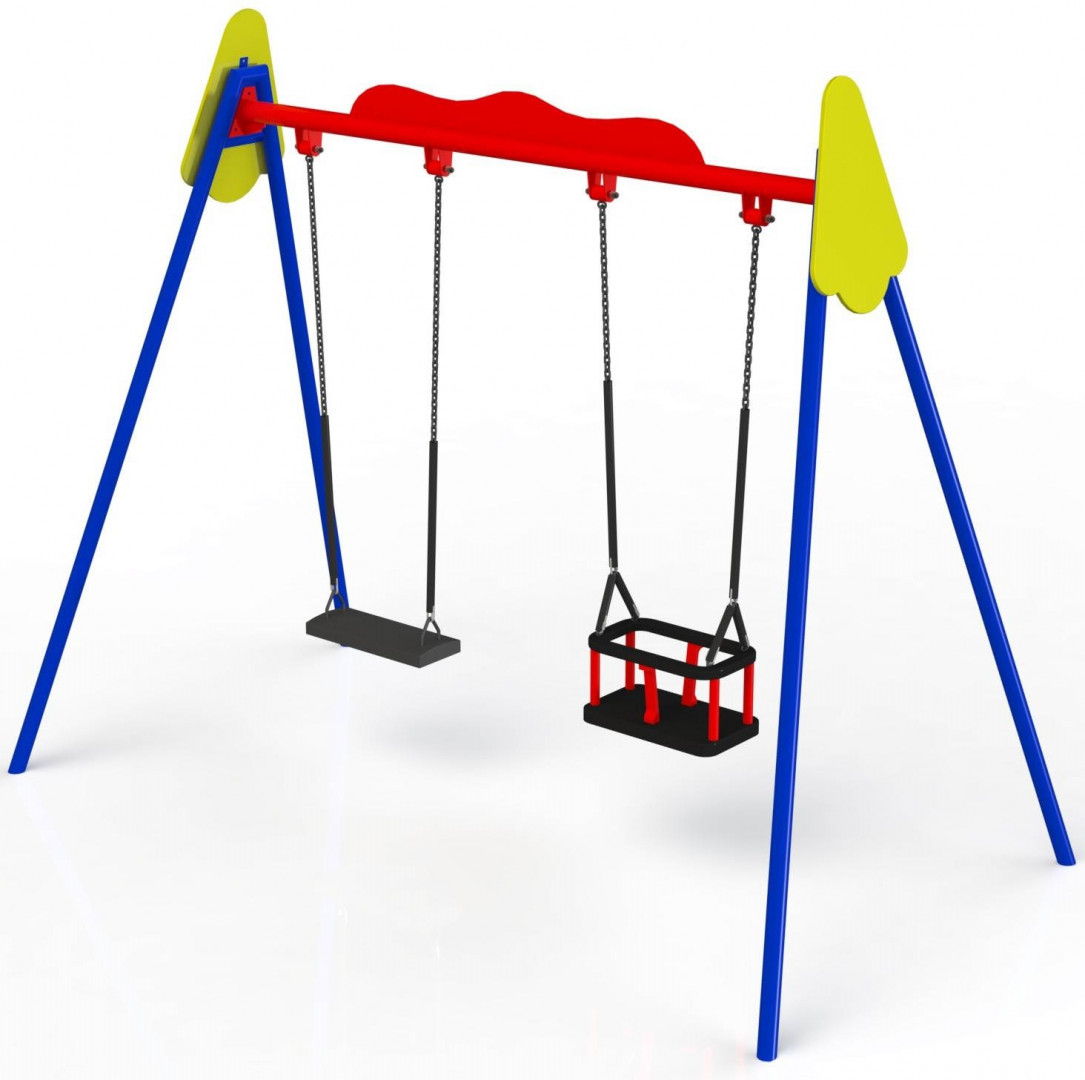

Качели должны представлять собой сборную конструкцию из двух боковин, горизонтальной перекладины на 2 подвеса, 2-х разновозрастных одноместных сидений на гибких подвесах, декоративных накладок на боковины.

Сборка качели должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

В собранном состоянии для повышения устойчивости боковины качели должны иметь угол наклона относительно уровня земли не более 80 град.

Боковины качели должны быть изготовлены из стальной трубы диаметром не менее 48 мм, стального листа толщиной не менее 4мм, вспомогательные элементы боковины из стальной трубы диаметром не менее 26,8 мм, стального равнополочного уголка 32x32 мм.

Декоративные накладки на боковины должны быть изготовлены из влагостойкой ламинированной фанеры ФСФ толщиной не менее 12 мм. Детали из влагостойкой фанеры ФСФ должны иметь скругление кромок радиусом не менее 3 мм.

Перекладина для крепления подвесов должна быть изготовлена из стальной трубы диаметром не менее 60 мм, стального листа толщиной не менее 4мм, элемента жесткости из стального листа толщиной не менее 2 мм и высотой не менее 110 мм. Кронштейны для крепления гибкого подвеса к перекладине должны быть изготовлены из стального горячекатаного листа толщиной не менее 5мм.

Подвес качели должен быть выполнен из короткозвенной цепи сечением не менее 6 мм. На цепях подвеса должны быть установлены защитные накладки высотой не менее 500 мм для дополнительной защиты пальцев рук.

Одноместное сиденье подвеса (для детей от 1 до 3 лет) должно быть выполнено по типу “колыбель” таким образом, чтобы боковое, переднее и заднее ограждение, образуя замкнутый каркас, полностью удерживало ребёнка с 4-х сторон. Основание сиденья, вертикальное стойки ограждения и горизонтальные перекладины ограждения должны быть выполнены из атмосферостойкой резины. Обрезиненное основание должно быть усилено внутри металлической пластиной.

Одноместное сиденье подвеса (для детей от 6 до 12 лет) должно представлять собой прямоугольную площадку, выполненную из атмосферостойкой резины и усиленную внутри металлической пластиной.

В узлах вращения качели должны быть использованы шариковые подшипники закрытого типа для исключения необходимости дополнительного смазывания № 201 (либо другие, не уступающими по характеристикам). Подшипники должны быть установлены попарно для повышения грузоподъемности в корпусе (буксе). Корпус (букса) должен быть изготовлен из стального прутка сечением не менее Ø40 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров.
