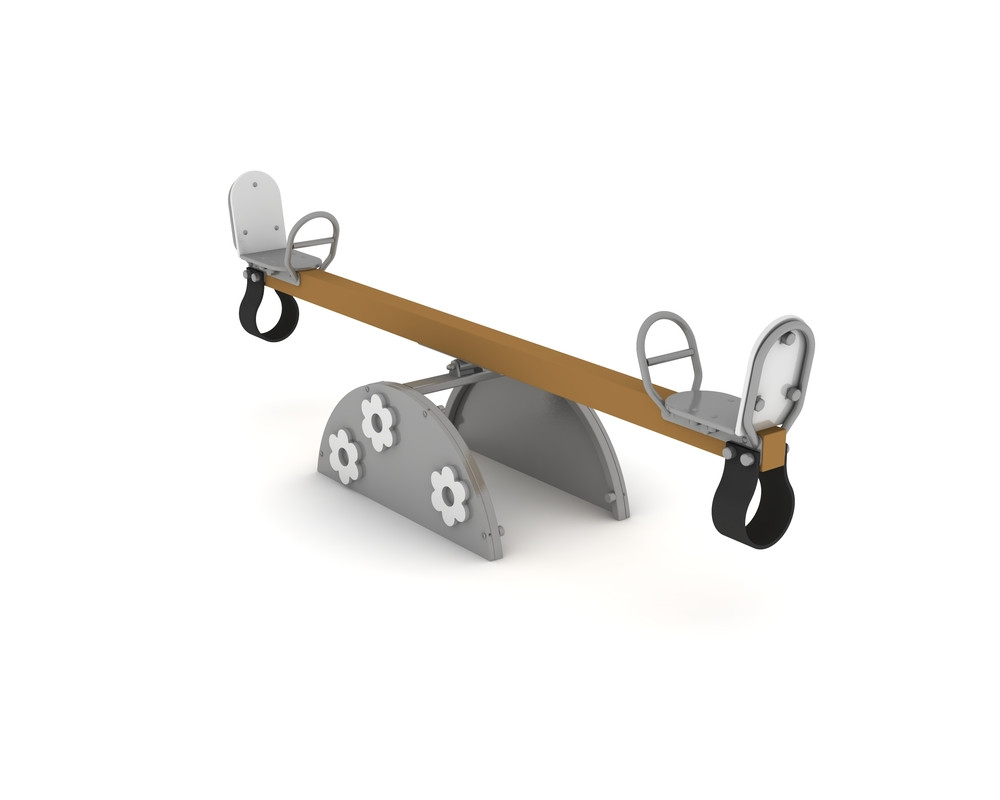

К-05.6 Качалка-балансир (Мастер Wood)

Качалка-балансир предназначена для детей от 3 до 12 лет. Габариты качалки должны быть не менее H=900 L=2550 B=530 мм.

Качалка-балансир должна представлять собой сборную конструкцию из неподвижного основания и качающегося балансира.

Цельносварные элементы качалки должны быть изготовлены полуавтоматической сваркой в среде защитного газа СО2, с применением сварочной проволоки Св-08Г2С-О диаметром не менее 1 мм.

Металлические элементы качалки должны быть окрашены красками порошковыми полиэфирными, нанесенными электростатическим напылением.

Фанерные детали качалки должны иметь скругление по всем кромкам радиусом не менее 4 мм, загрунтованы и окрашены краской на водной основе.

Сборка элементов качалки-балансира должна производиться без применения сварочных работ. Используемые крепёжные элементы (болты, гайки) должны иметь травмобезопасное исполнение (колпачковые гайки, болты с радиусными головками, пластиковые заглушки).

Основание качалки должно быть выполнено из цельносварного каркаса и боковых декоративных накладок.

Декоративные накладки на каркас должны быть изготовлены из влагостойкой фанеры ФСФ толщиной не менее 15 м и включать в себя: основание в виде полукруга и три накладки на каждое основание в виде силуэта цветка.

Цельносварной каркас основания должен быть изготовлен из стальной профильной трубы сечением не менее 30x30 мм, вспомогательные элементы основания из стальной профильной трубы сечением не менее ВГП Ду15 и трубы 60x30. Кронштейны для крепления подшипникового узла к основанию должны быть изготовлены из стального горячекатаного листа толщиной не менее 8 мм.

Качающийся балансир на два посадочных места размещенных напротив друг друга должен быть выполнен цельноклееным из сосновой доски толщиной не менее 30мм и влагостойкой фанеры ФСФ толщиной не менее 18 мм.

На балансире должны быть установлены два амортизатора из резины толщиной не менее 8 мм.

Каждое посадочное место балансира должно быть оборудовано сиденьем, спинкой и ручкой. Ручки должны быть изготовлены из стальной трубы сечением не менее ВГП Ду15. Спинка балансира должна быть установлена на раме изготовленной из стальной трубы сечением не менее 30x30 мм. Сиденье и спинка балансира должны быть изготовлены из влагостойкой фанеры ФСФ толщиной не менее 15 мм.

В узле качения балансира должны быть использованы шариковые подшипники закрытого типа для исключения необходимости дополнительного смазывания № 201 (либо другие, не уступающими по характеристикам). Подшипники должны быть установлены попарно для повышения грузоподъемности в корпусе (буксе). Корпус (букса) должен быть изготовлен из стального прутка сечением не менее Ø40 мм методом механической (токарной) обработки для повышения точности и получения необходимых установочных зазоров.
